smt收板機NGOK篩選機結構 特點和優勢

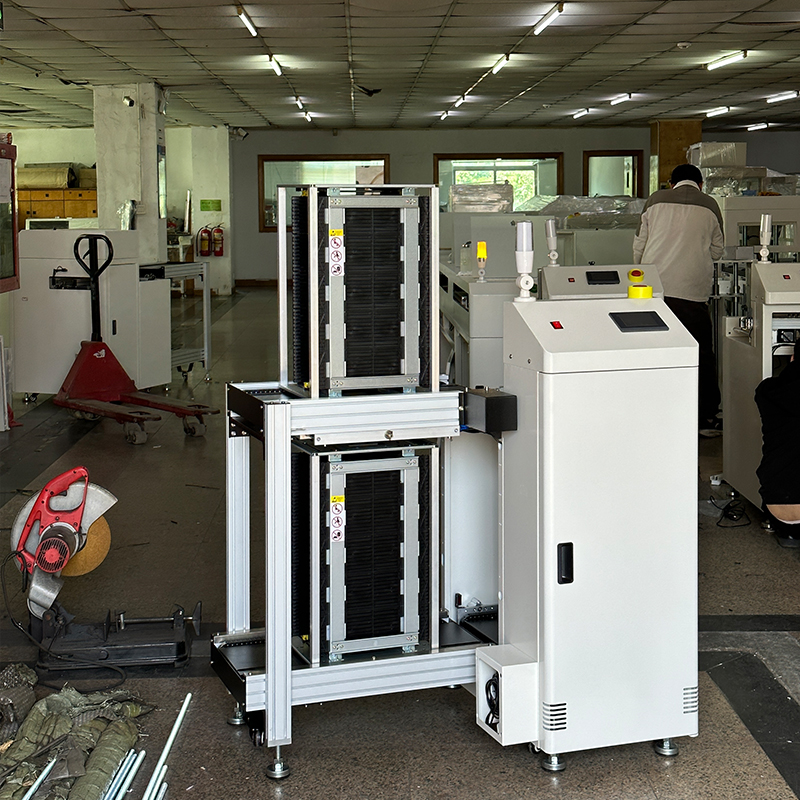

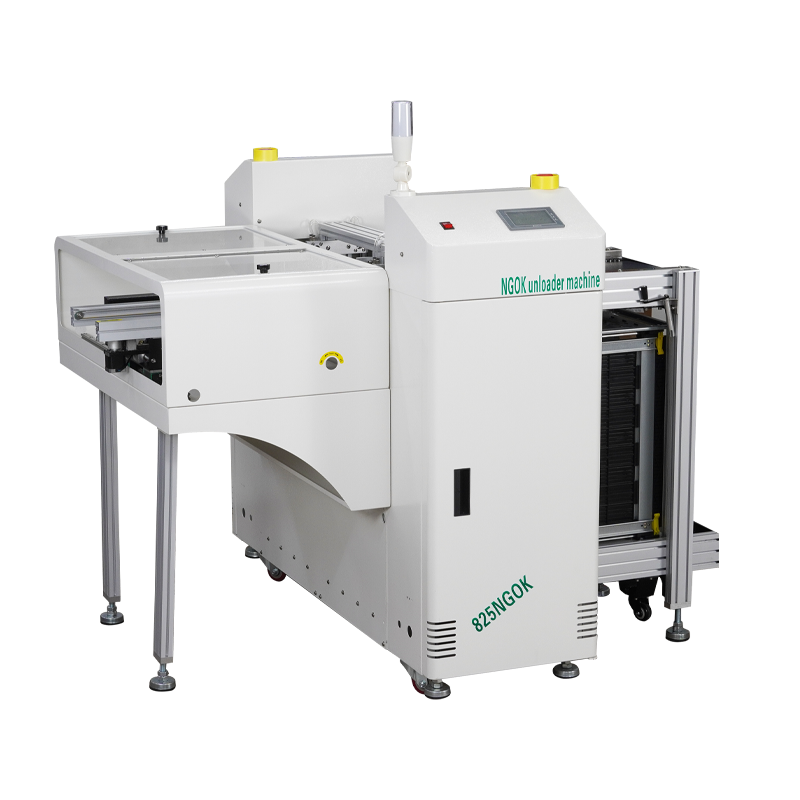

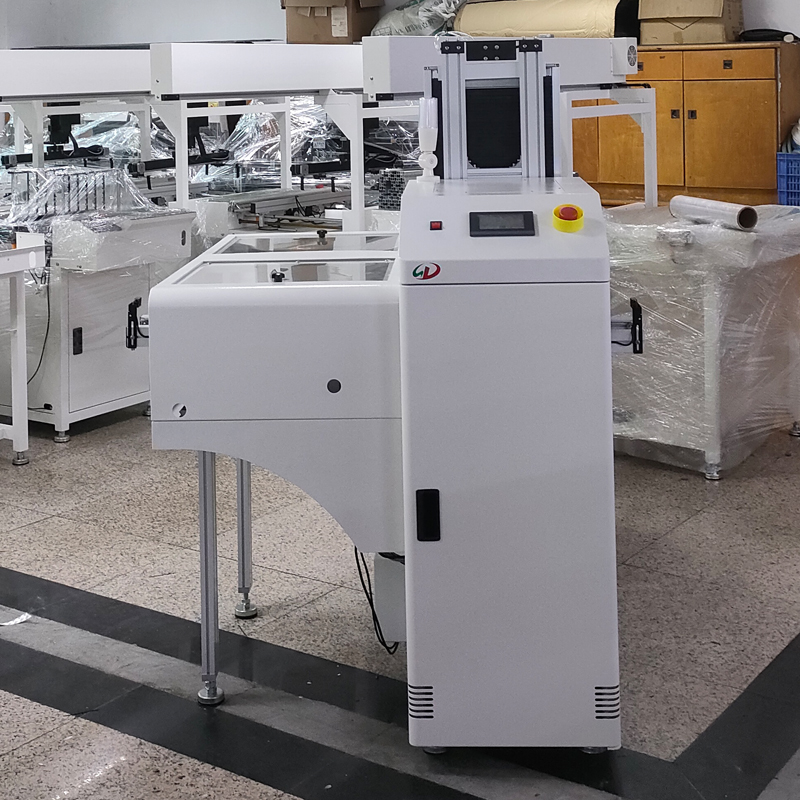

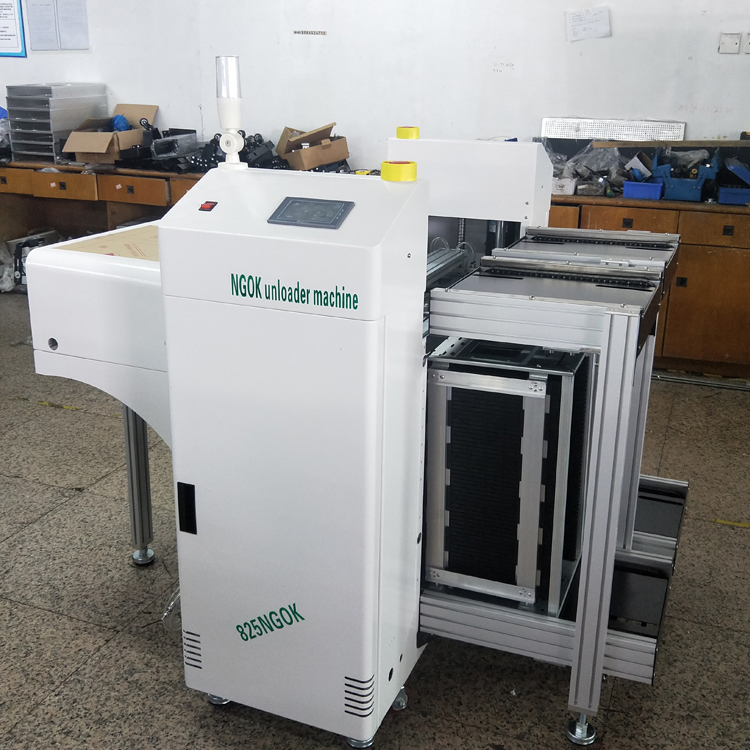

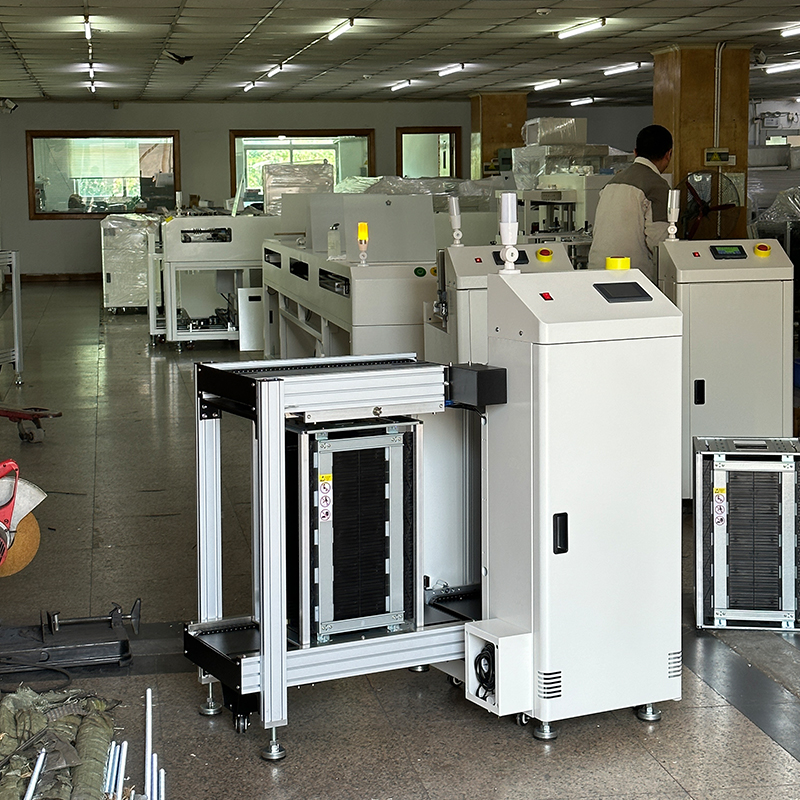

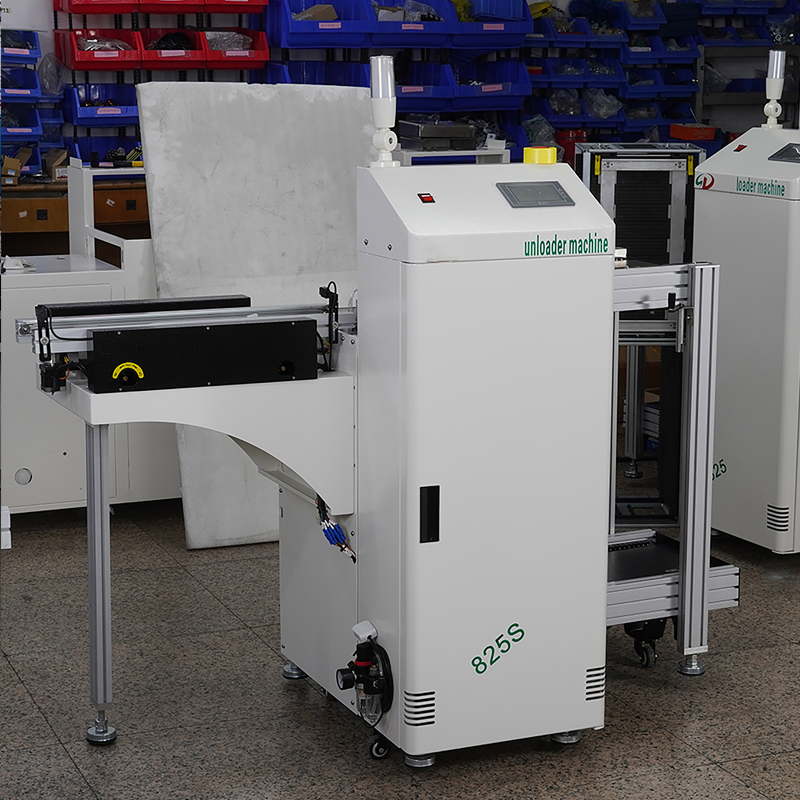

N G O K收板機，若是需要在在生產線回流焊後麵有放一台在線的A O I設備,那麽一般會使用N G自動收板機，把好壞板子分別收起來。N G O K自動收板機優勢是，工作模式有兩種，一種是h模式，移動導軌跟O K框是在同一條直線上的，當接收到上位機O K信號後，P C B線路板直通到前麵的O K框。當接收到N G信號,接駁導軌就會平移，將P C B線路板送到後麵的N G框。另外一種模式就是Y模式，也就是接駁導軌在O K框跟N G框的中間，剛接收到O K信號的時候接駁導軌就會往前移動，把P C B線路板送到前麵的O K框內，當接收到N G信號後，接駁導軌就會往後平移，把P C B線路板送到後麵N G框內，這裏有一點就是，小車它來回移動時間長了，可能會出現跑偏的一個情況，所以我們可以設置小車移動多少次之後回到原點校正一次。

NG&OK收板機用於SMT/DIP/測試等生產線後端，通過接收檢測試備（AOI或ICT等）發出的信號，移載小車自動把前端測試出來的NG板和OK板儲存到不同的料箱。PCB/PCBA自動進出，循環時間短，確保生產線上的良品和不良品分離，提高生產效率和產品質量。工作原理：當AOI檢測完PCB板後，會發出相應的OK或NG信號。雙軌NG-OK收板機根據這些信號，通過氣缸等機構將PCB板分別送入OK料框或NG料框。這種自動化處理大大減少了人工幹預，提高了生產線的自動化程度。

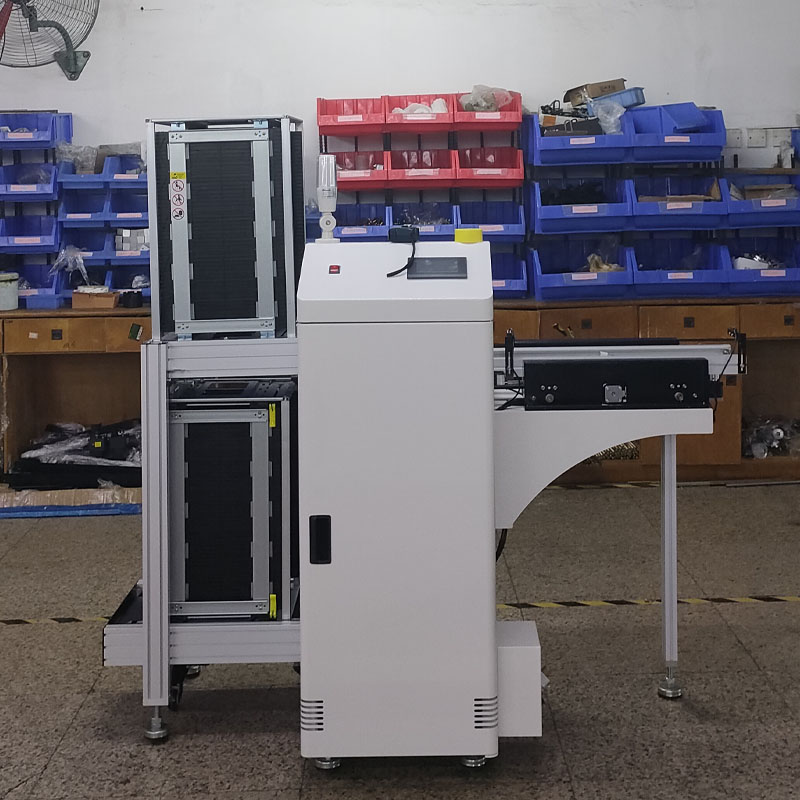

結構特點：雙軌NG-OK收板機通常采用雙軌設計，可以同時處理兩條生產線上的PCB板。其升降台通常分為兩層，底層為OK框，用於存放良品；頂層為NG框，用於存放不良品。這種設計使得設備的空間利用率更高，同時也方便操作人員對良品和不良品進行分類處理。性能與優勢：雙軌NG-OK收板機具有穩定可靠的性能，送板時間通常不超過5秒，能夠滿足高速生產線的需求。同時，其控製麵板采用LED真彩觸摸屏，操作簡便直觀。此外，該設備還具有防卡板特殊防呆結構，能夠有效防止PCB板在傳送過程中發生卡滯現象。

SMT輸送機：穩定可靠與智能操控的產線樞紐

一、機械結構鑄就卓越穩定性

SMT輸送機采用‌模塊化傳動係統‌，配備上銀高精度直線導軌與鬆下伺服驅動單元，實現±0.1mm的傳輸定位精度‌。其‌雙冗餘動力設計‌通過主副電機智能切換，確保在單電機故障時仍能保持85%額定速度運行，產線停機風險降低90%‌。在華為5G基站產線實測中，設備連續工作2000小時無卡頓，平均（jun1）故障間隔時間（MTBF）突破8000小時‌。

二、智能化操作簡化生產流程

‌一鍵式參數設置‌
配備15寸威綸通觸控屏，支持軌道寬度、傳輸速度等8項核心參數的自動記憶與批量導入，換型調節時間縮短至3分鍾‌。操作界麵內置‌20種預設工藝模板‌，可適配手機主板、汽車ECU等不同產品的傳輸需求‌。

‌智能糾偏係統‌
通過基恩士視覺傳感器實時監測PCB板位置，自動觸發氣動微調機構，糾偏響應時間＜0.5秒，板件偏移率控製在0.02%以內‌。在聯想筆電主板產線中，該係統使人工幹預頻次減少80%‌。

‌物聯網遠程監控‌
支持通過OPC UA協議與MES係統直連，實時顯示設備運行狀態、能耗數據等12項指標。異常停機時自動推送故障代碼至工程師手機APP，平均故障修複時間縮短至15分鍾‌。

SMT收料機：多領域生產優化的核心裝備

一、消費電子製造領域

在智能手機、智能穿戴等‌大批量生產場景‌中，SMT收料機通過全自動接駁功能實現每小時1500-2000片PCB板的穩定收放‌。其模塊化設計可適配8-15寸不同尺寸料盤，配合高速貼片機形成閉環作業係統，單線人力投入減少50%‌。特殊防靜電結構和溫濕度閉環監控功能，使產品良品率提升至99.98%‌。

二、汽車電子領域

麵向車規級ECU、ADAS控製器等‌高可靠性產品‌，收料機內置的ESD防護係統可滿足ISO10605標準要求‌。其物料追溯功能完整記錄每批次PCB板的收料時間、操作人員及環境參數，支持汽車行業必備的‌全生命周期質量追溯‌‌。在混合動力控製器產線中，設備可連續工作72小時無故障，MTBF（平均無故障時間）達6000小時‌。

三、醫療設備領域

針對心髒起搏器、內窺鏡控製模塊等‌微型化精密器件‌，收料機配備的恒溫恒濕存儲倉可將溫度波動控製在±0.5℃‌。其振動抑製技術使PCB板傳送過程中的機械衝擊小於0.3G，避免微型BGA封裝器件受損‌。在無菌車間應用中，設備外殼采用抗菌塗層並通過IP54認證，滿足醫療電子生產的潔淨度要求‌。

四、通信設備領域

在5G基站射頻模塊生產中，收料機的智能分揀係統可自動識別FR4、高頻陶瓷等‌特殊基板材料‌‌。其多層級緩存設計支持與AGV物流係統協同作業，在華為、中興等企業的大規模產線中，物料周轉效率提升40%‌。設備搭載的MES接口模塊，可實時上傳工單完成度、設備OEE等18項關鍵生產指標‌。

五、航空航天領域

為滿足衛星載荷控製器等‌極端環境應用需求‌，特殊型號收料機可在-40℃至85℃寬溫域穩定運行‌。其防輻射加固設計使設備在宇宙射線環境下仍能保持0.01mm級定位精度‌。通過軍工級加密數據鏈，所有操作記錄均以區塊鏈形式存儲，滿足航天產品‌30年質量追溯期‌要求‌。

SMT設備中的NGOK收板機：多場景應用驅動市場增長

一、核心功能與市場定位

NGOK收板機作為SMT產線末端核心裝備，通過‌光學檢測信號聯動‌實現PCB板的自動分揀與收儲。其搭載的‌雙通道處理係統‌可同步處理OK板（良品）與NG板（不良品），單機處理速度達1200-1500片/小時，較傳統人工分揀效率提升5倍以上‌。2025年全球SMT輔助設備市場規模達16.8億美元，其中收板機占比超25%，成為智能工廠標配裝備‌。

二、重點應用領域分析

1. 消費電子製造

在智能手機、智能穿戴設備產線中，雙軌收板機通過‌動態調寬技術‌（調節範圍300-600mm）適配多尺寸PCB板，配合AOI檢測係統實現99.6%的良品分揀準確率‌。華為某5G手機產線引入該設備後，人均管理機台數從3台提升至8台，人力成本下降40%‌。

2. 汽車電子領域

針對車規級ECU板生產，設備集成‌ESD防護模塊‌（符合ISO10605標準）與溫濕度閉環監控係統，使BGA封裝器件的不良率從0.15%降至0.03%‌。博世中國在ADAS控製器產線中采用定製化機型，通過SMEMA接口實現與MES係統的實時數據交互，質量追溯效率提升60%‌。

3. 醫療設備製造

在植入式醫療器械生產中，設備配備‌抗菌塗層外殼‌與IP54防護等級，滿足無菌車間環境要求‌。美敦力心髒起搏器產線引入恒溫型收板機，通過±0.5℃溫控模塊保障微型PCB板的存儲穩定性‌。

4. 工業控製設備

麵向工控主板的多品種混線生產場景，設備支持‌4種PITCH步距設定‌（2.5-10mm），可自動識別FR4、鋁基板等不同材質PCB‌。西門子PLC產線通過配置緩存倉模塊，使換線準備時間縮短至15分鍾‌。

三、技術優勢與市場競爭力

1. 結構設計創新

‌雙軌獨立驅動係統‌：采用鬆下PLC控製的雙推料機構，實現NG/OK板同步處理‌

‌快速定位技術‌：通過定位插槽與插塊組合設計，使收集櫃對接精度達±0.1mm‌

‌模塊化擴展‌：支持增配除塵單元或真空吸附模組，適配FPC柔性板收儲需求‌

2. 智能化升級

‌數據互聯‌：標準SMEMA接口可上傳設備OEE、故障代碼等12項生產指標‌

‌自適應調節‌：AI算法根據曆史數據優化推料力度，降低0.2%的板麵劃傷率‌

‌可視化監控‌：威綸通人機界麵實時顯示收板數量、良率分布等關鍵數據

SMT上料機：智能製造中的實用性革新

一、效率提升的突破性進展

SMT上料機通過智能化設計將物料管理效率提升至全新維度。其搭載的物聯網與人工智能技術可實現物料信息自動識別與精準定位，配合智能調度算法，單次進料處理時間縮短至12-14秒‌。相較於傳統人工操作，此類設備可替代10-12人的工作量，尤其在處理8-15寸料盤時，生產線效率提升達20%-30%‌。通過智能發料管理功能，係統可根據訂單需求自動執行先進先出（FIFO）策略，顯著減少換線準備周期‌。

二、錯誤率控製的技術保障

傳統人工操作的上料錯誤率約為0.1%，而SMT上料機通過三重防錯機製將錯誤率降至接近零。其內置的條碼/RFID掃描模塊可與工單BOM自動比對，防止混料錯料‌；雙邊測值技術結合絲印識別功能，實現8mm級精度防錯‌。部分機型還支持與MES/ERP係統實時數據同步，確保物料批次、有效期等信息的全程可追溯性‌。

三、成本優化的綜合效益

設備的投資回報周期僅需8-10個月，主要源於：

‌人力成本節約‌：單台設備年均可減少12人的人力投入‌

‌倉儲成本降低‌：精準庫存管理減少5%-15%的呆滯料占比‌

‌質量損失規避‌：通過環境監控與防靜電設計，降低因存儲不當導致的焊接不良風險‌

‌能耗控製‌：智能節能模式使能耗較傳統設備下降30%‌

四、柔性生產的適配能力

模塊化設計的SMT上料機支持快速調整料位布局，可靈活應對多品種、小批量訂單需求‌。與AGV/機械臂的協同作業係統，可在不中斷生產的情況下完成自動補料，適應1500mm級超長產線的連續作業‌。部分高端機型還能根據LED Bin管理等特殊需求定製存儲策略‌。

五、數據驅動的管理升級

實時生成的生產數據包含物料消耗分析、設備利用率統計等關鍵指標，通過可視化報表輔助決策優化‌。與ERP係統的無縫對接實現了從倉儲到生產的全流程數據貫通，使物料周轉率提升40%以上‌。曆史操作記錄（含時間、人員、批次）的完整保存，為質量回溯提供了可靠依據‌。
