接駁台帶風扇

製造商	晟典SMT設備
型號

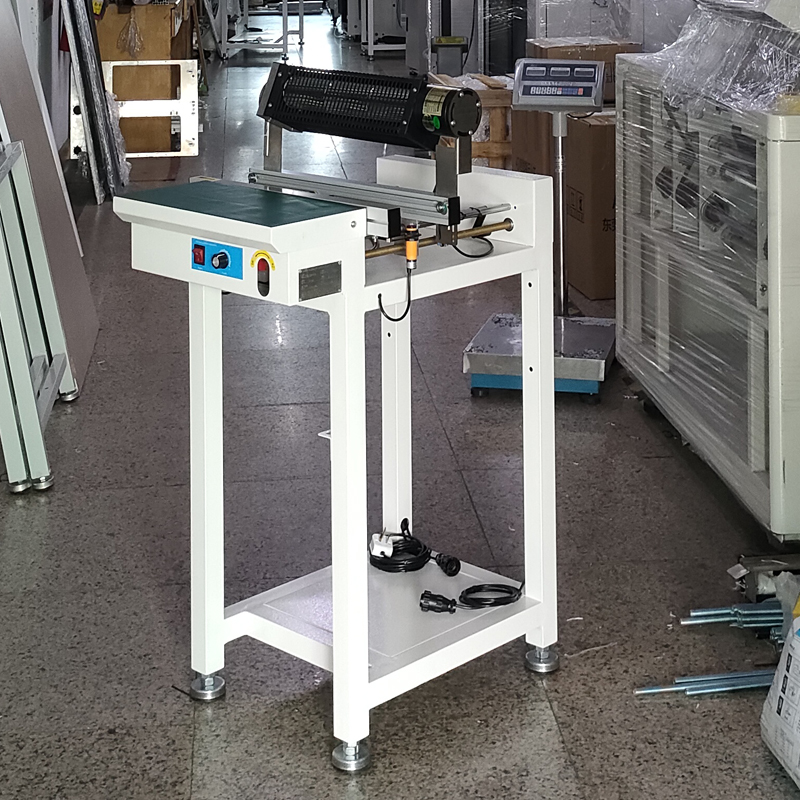

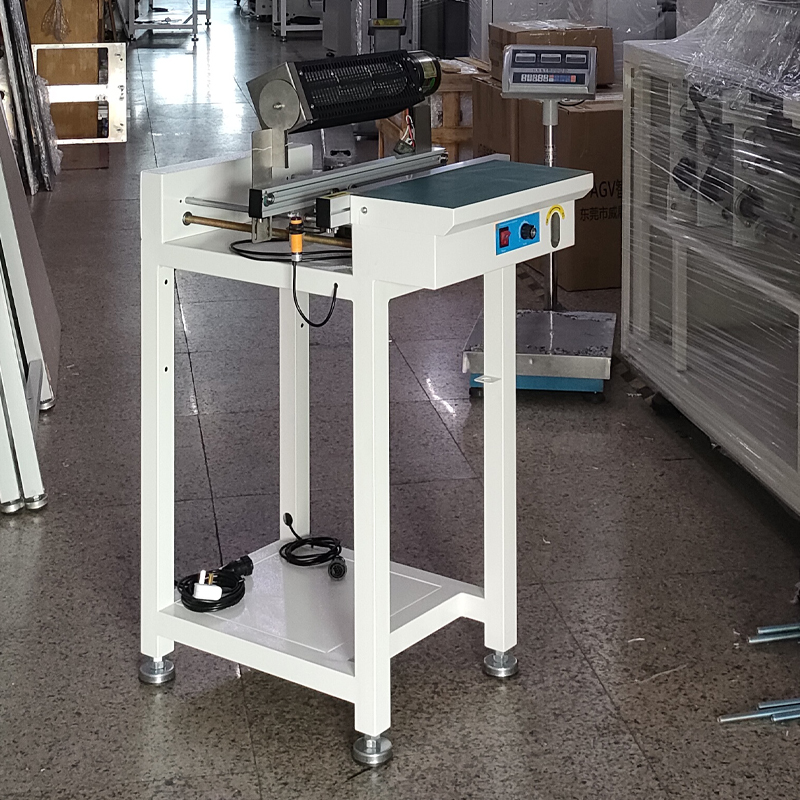

接駁台帶冷卻風扇

一、核心功能

‌快速散熱與溫度控製‌
通過內置軸流風扇或冷風罩設計，快速降低PCB板在回流焊、波峰焊等高溫工藝後的表麵溫度，避免熱應力損傷元件或板材變形‌。

‌兼容產線自動化‌
支持與SMT/DIP生產線無縫銜接，實現PCB板從高溫設備到下一工位的穩定傳輸，同時保持生產節奏‌。

二、結構與配置

‌硬件設計‌

‌散熱係統‌：標配軸流風扇（部分含鈑金罩），搭配冷風通道或全自動溫控模塊，散熱效率可達50W以上‌。

‌調寬功能‌：手動/自動調寬軌道（適配50-400mm寬度的PCB板），部分支持非標定製‌。

‌驅動與傳輸‌：采用步進電機（如新裕42*48型號）或齒輪減速馬達，運輸速度可調（0~2000mm/s），皮帶材質為防靜電扁帶‌。

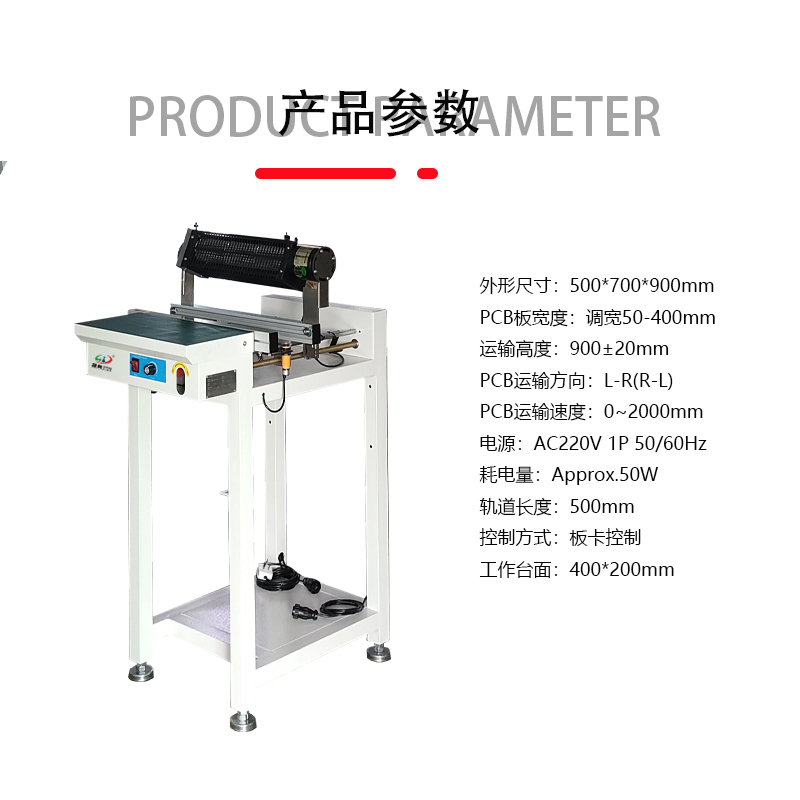

‌控製與電源‌

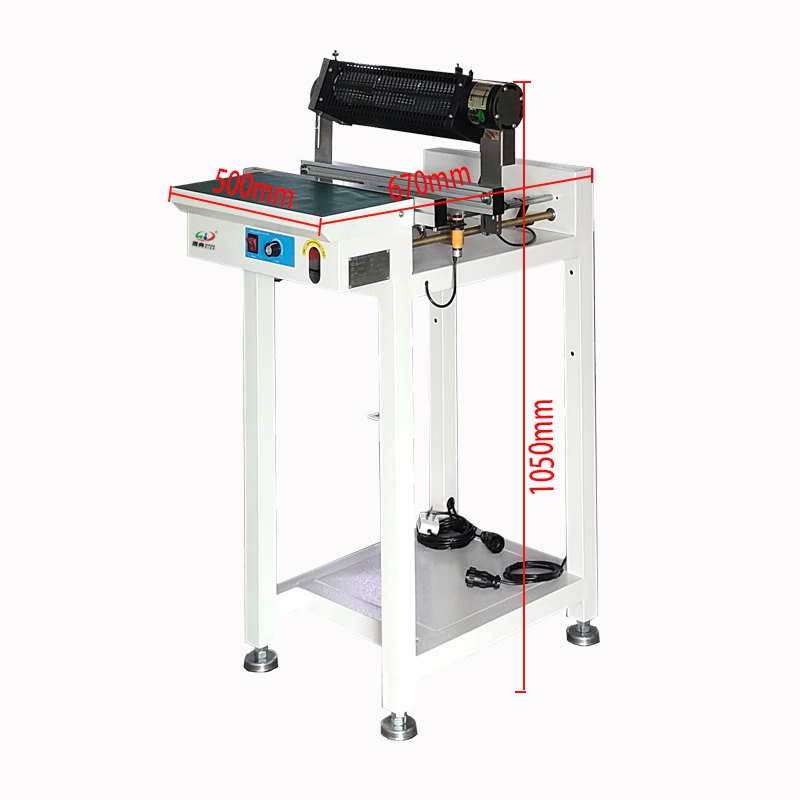

板卡控製或PLC係統，電源為AC220V，整機功耗約50W，機身尺寸常見為1000，700，900mm（可定製）‌。

三、應用場景

‌爐後冷卻‌：用於回流焊、波峰焊後端，快速降溫避免高溫PCB板堆積‌。

‌插件前處理‌：在DIP插件線前降低PCB溫度，提升人工操作安全性‌。

‌檢測與暫存‌：配合AOI檢測設備，冷卻後直接進入質檢或緩存環節‌。

四、技術優勢

‌靈活性‌：支持散熱強度調節，適配不同產線速度與工藝需求‌。

‌穩定性‌：防靜電設計（如3.8mm扁皮帶）和高精度馬達，確保長時間運行無卡板‌。

‌擴展性‌：可選配SMEMA通訊接口，實現與上下遊設備的智能聯動‌。
