插件移載機

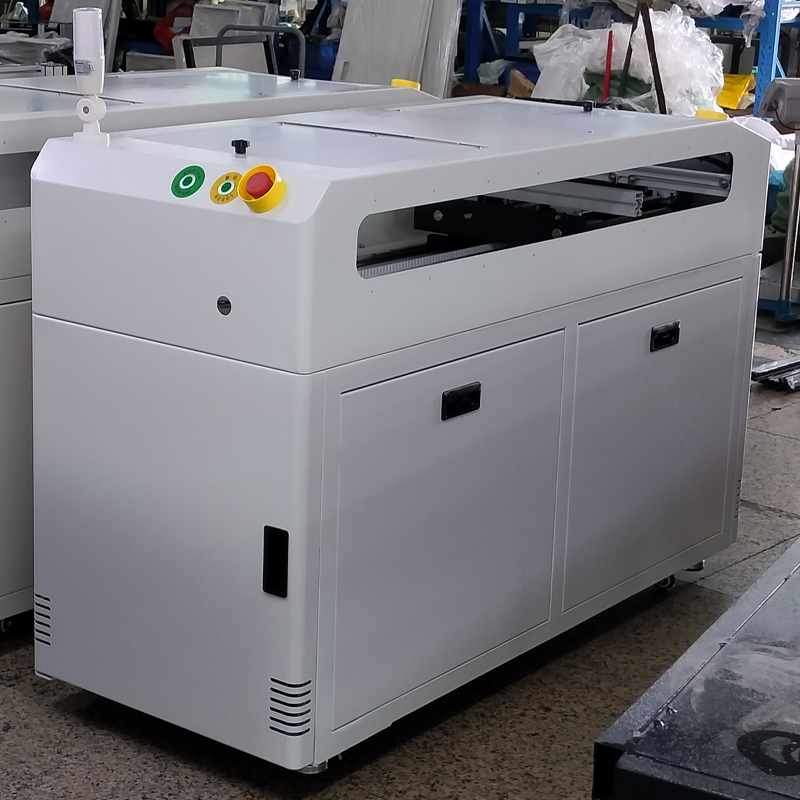

DIP插件移載機
一、核心功能
產線路徑調整
用於SMT/DIP生產線合並或分流場景，通過平移、轉向動作實現多線間的PCB板轉移，優化產線布局。例如，將兩條貼片線合並接入一台回流焊設備，降低設備投入成本。
自動化傳輸
支持與SMT/DIP生產線無縫對接，實現PCB板在多工位間的自動轉移，減少人工幹預，提升效率。
二、結構與配置
硬件設計
驅動係統：采用新裕步進電機（42/48型）或齒輪減速馬達，搭配新力川數字式步進驅動器，平移精度高且速度可調。
軌道設計：標準鋁型材軌道，長度可定製（如585mm），適配50-400mm寬度的PCB板。
控製模塊：日本鬆下PLC+顯控EA43A觸摸屏，支持編程控製及參數實時監控。
可選功能
雙小車獨立控製、SMEMA通訊接口、防靜電皮帶等，滿足高精度或特殊場景需求。
三、應用場景
多線合並/分流：將2-4條貼片線合並至一台回流焊，或分流至不同插件線，優化設備利用率。
插件線銜接：在DIP插件工藝中，實現PCB板從傳送帶到插裝工位的精準定位與轉移。
智能分揀：配合檢測設備，自動分揀良品與不良品，提升產線自動化水平。
四、技術優勢
高兼容性：適配多種PCB尺寸，支持非標定製（如軌道長度、驅動方式）。
穩定性強：鬆下PLC+步進電機組合，確保長時間運行無偏移或卡頓。
