雙軌NGOK收板機

製造商	草莓视频官网SMT設備
型號

NGOK雙軌收板機是SMT產線末端的關鍵設備，用於自動化分揀、收集良品（OK）與不良品（NG）PCB板，其核心設計與功能如下：

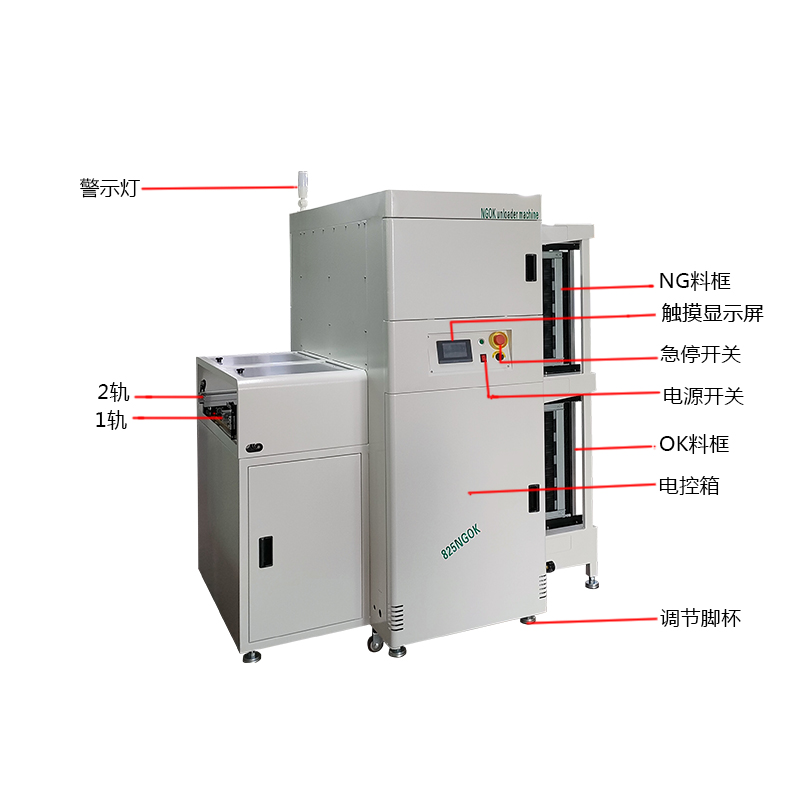

一、結構組成

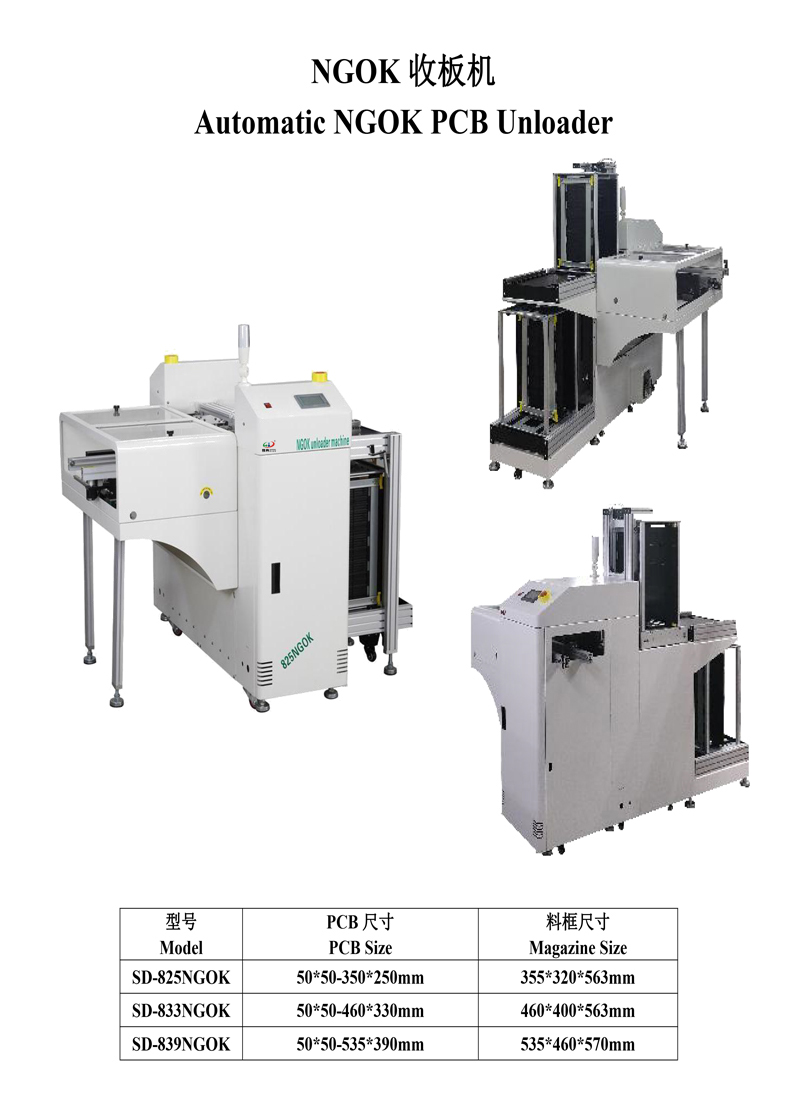

‌雙軌傳輸係統‌：采用獨立雙軌道設計，支持同步處理良品與不良品板材，兼容PCB尺寸範圍50×50mm至610×508mm‌。

‌升降平移機構‌：內置滾珠絲杆升降平台（高度可調±30mm）與平移篩選模塊，實現板材精準定位及分類緩存‌。

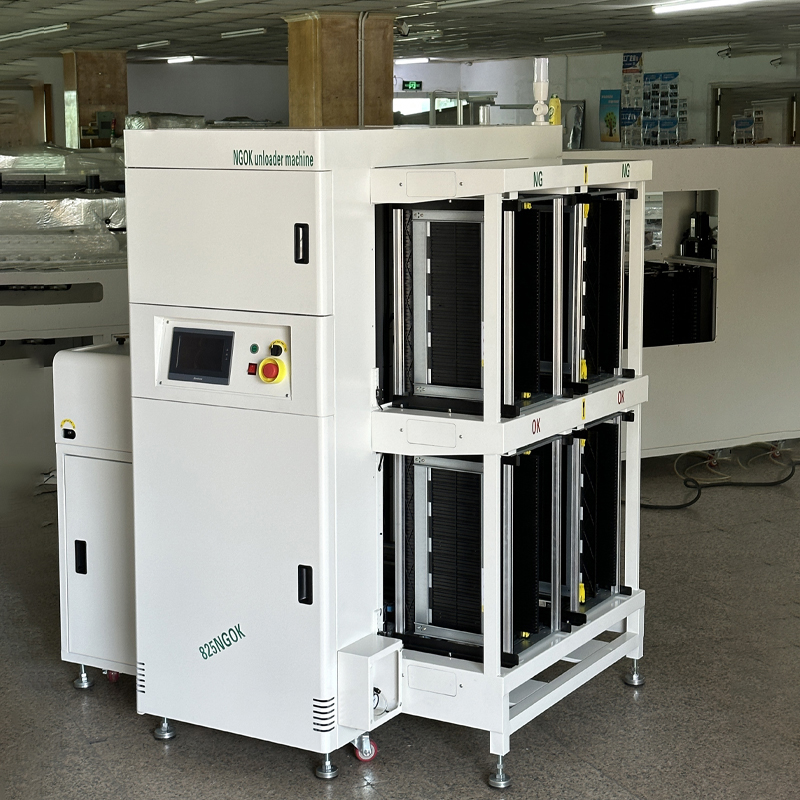

‌移動式收集櫃‌：配備帶定位插槽的固定板及移動輪，支持快速定位與整櫃轉移，提升收板效率‌。

二、核心功能

‌智能分揀模式‌

支持‌雙軌並行分揀‌：良品（OK）與不良品（NG）通過獨立軌道分流，避免交叉汙染‌；

‌模式切換‌：直通模式下可切換為單軌收板機，適配不同檢測設備需求‌。

‌自動化控製‌

采用‌PLC+觸摸屏‌控製係統，集成歐姆龍中間繼電器、明緯直流電源，抗電磁幹擾能力提升30%‌；

實時監控板材狀態，觸發聲光報警（如卡板或定位異常），響應時間≤3秒‌。

‌高精度定位‌

定位插塊與插槽公差≤±0.1mm，確保板材傳輸路徑對齊，減少偏移風險‌；

平移機構步距精度達±0.05mm，適用於BGA、QFN等精密元件板材‌。

三、應用場景

‌電子製造‌：與AOI檢測機、X光機聯動，完成PCB良率分級與批次管理‌；

‌智能產線集成‌：適配SMT貼片機、回流焊設備，實現全自動下料與緩存‌。

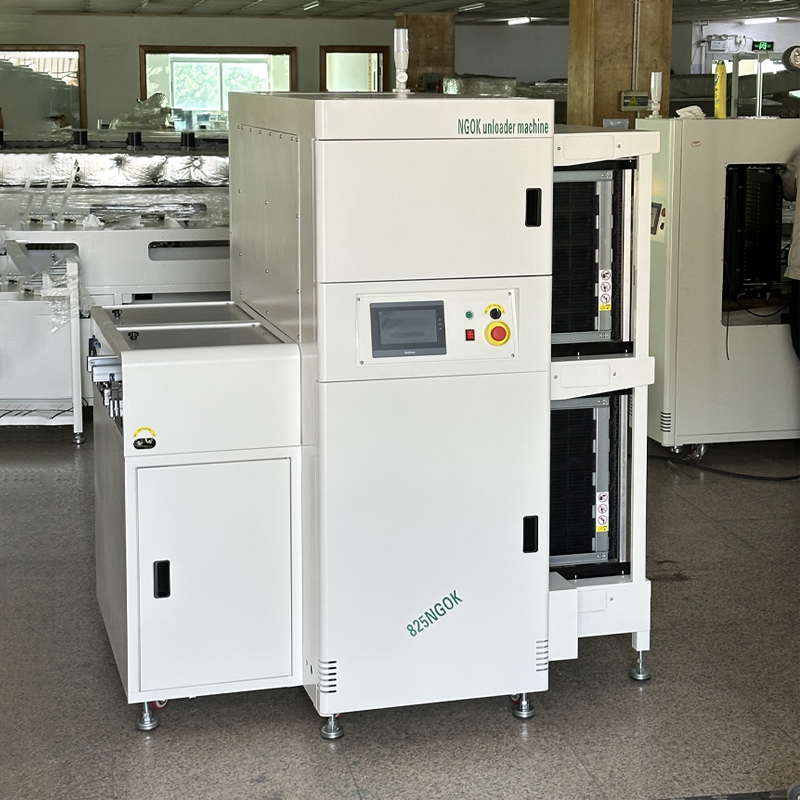

smt草莓视频官网NGOK收板機

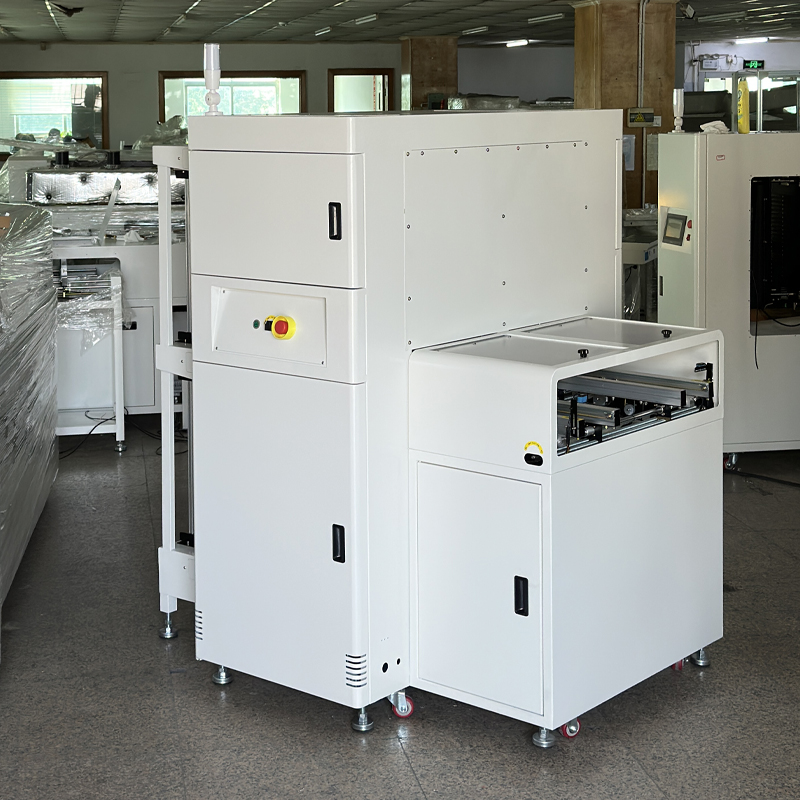

smt草莓视频官网NGOK收板機

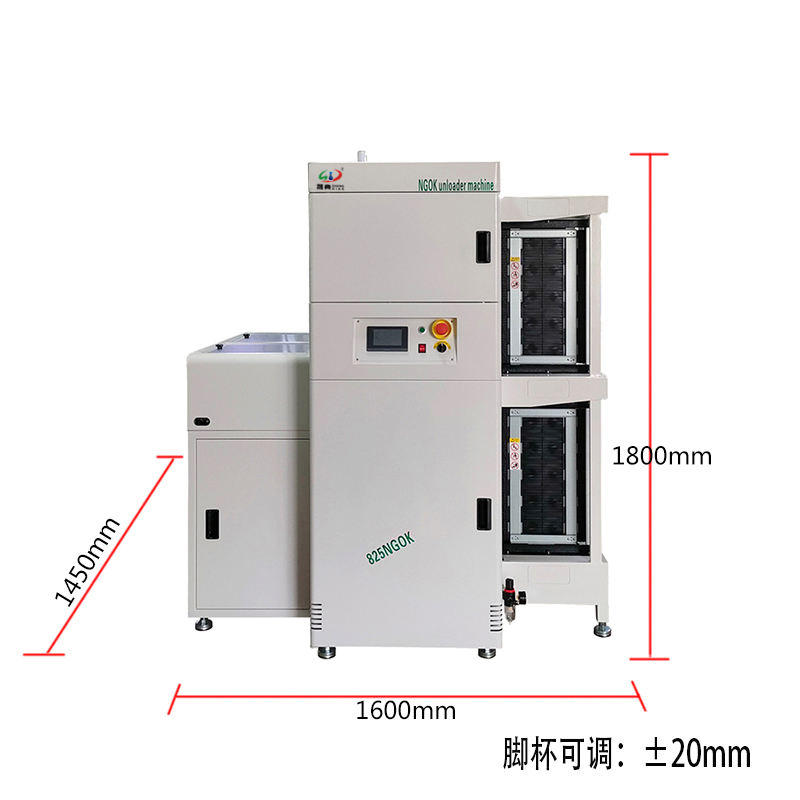

smt草莓视频官网NGOK收板機

smt草莓视频官网NGOK收板機

smt草莓视频官网NGOK收板機
