| 型號 | SD-825DS |
菜單產品分類Product classification
聯係我們
服務熱線：13510075168
公司座機：0755-29878225

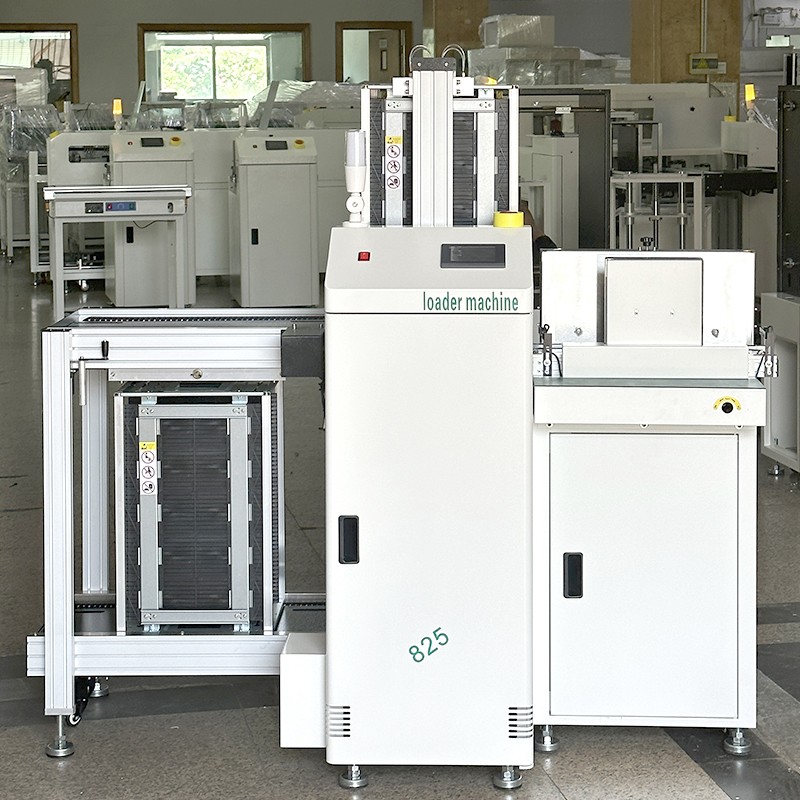

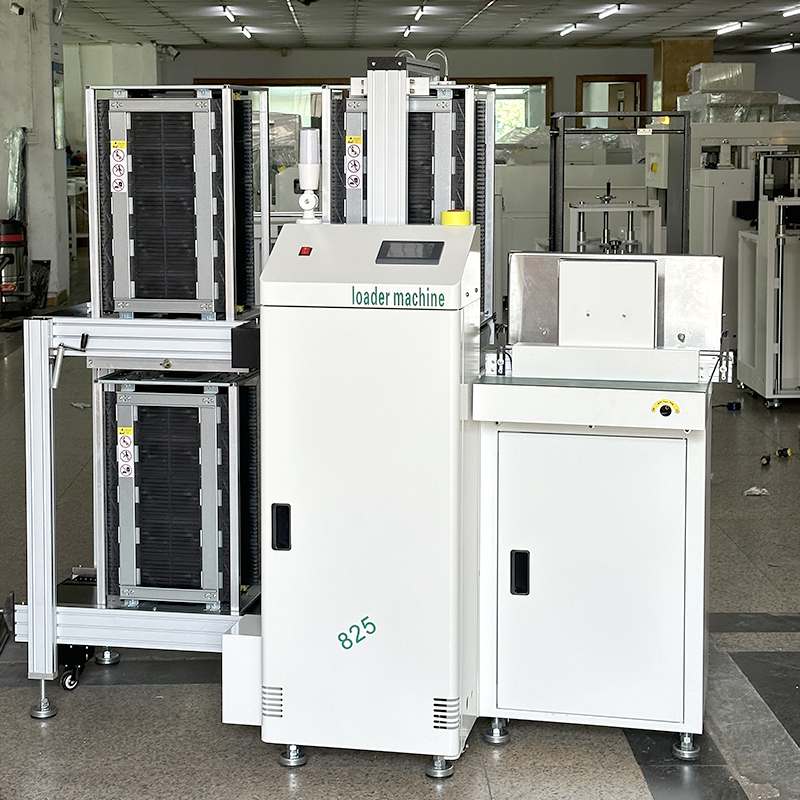

疊板送板一體機

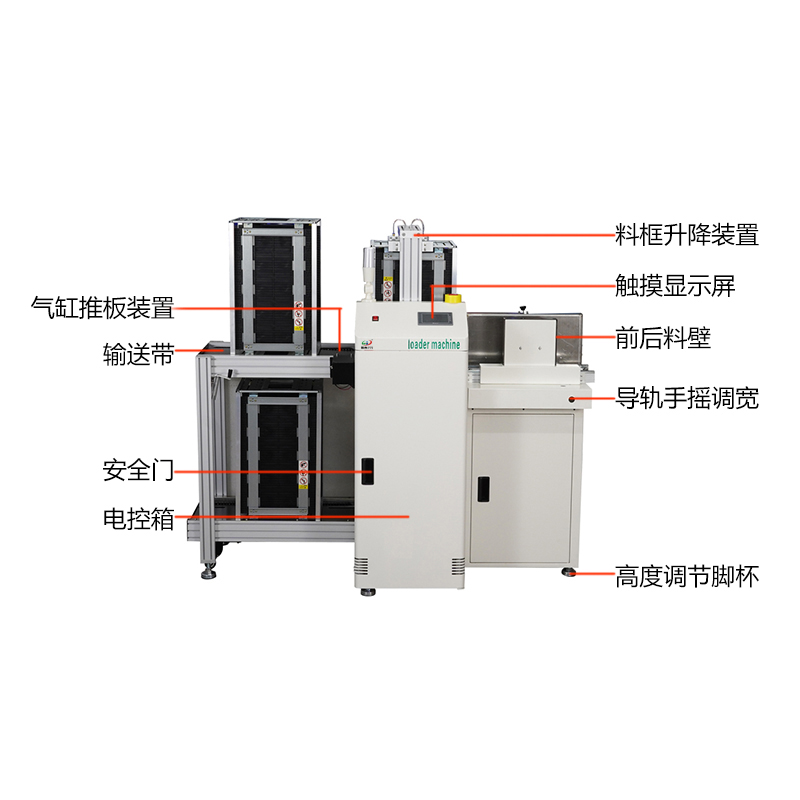

產品特點：
1、封閉式阪金與鋁合金設計結構，保證最高的安全防護等級
2、標準防靜電料框上板與疊板兩種功能模式選擇，同時滿足雙麵板與光板的送板操作
3、采用前後推刀裝置，可根據PCB板厚度調節推刀縫隙進行推板
4、頂部敞開,方便疊放pcb板
5、便於使用的觸摸屏功能控製界麵
7、穩固平衡的寬度調節裝置(手搖控製絲杆調節)
8、微電腦西門子PLC控製係統，工作穩定可靠。
9、觸摸屏顯示操作，具有故障自動診斷功能，人機對話方便。
10、多項聲光與觸摸屏內提示報警功能
11、送板可根據PCB厚度設定料架升降步距。
12、三點定位式上下氣動夾緊，確保料箱位置準確。
13、推板保護係統確保PCB板不會推壞，降低製程損耗
14、人性化設計確保PCB板不被推破，提高產出能力
15、較小的機器占地麵積
16、兼容的 SMEMA 接口
smt設備草莓视频官网疊送一體機
smt設備草莓视频官网疊送一體機
smt設備草莓视频官网疊送一體機
smt設備草莓视频官网疊送一體機
smt設備草莓视频官网疊送一體機
smt設備草莓视频官网疊送一體機

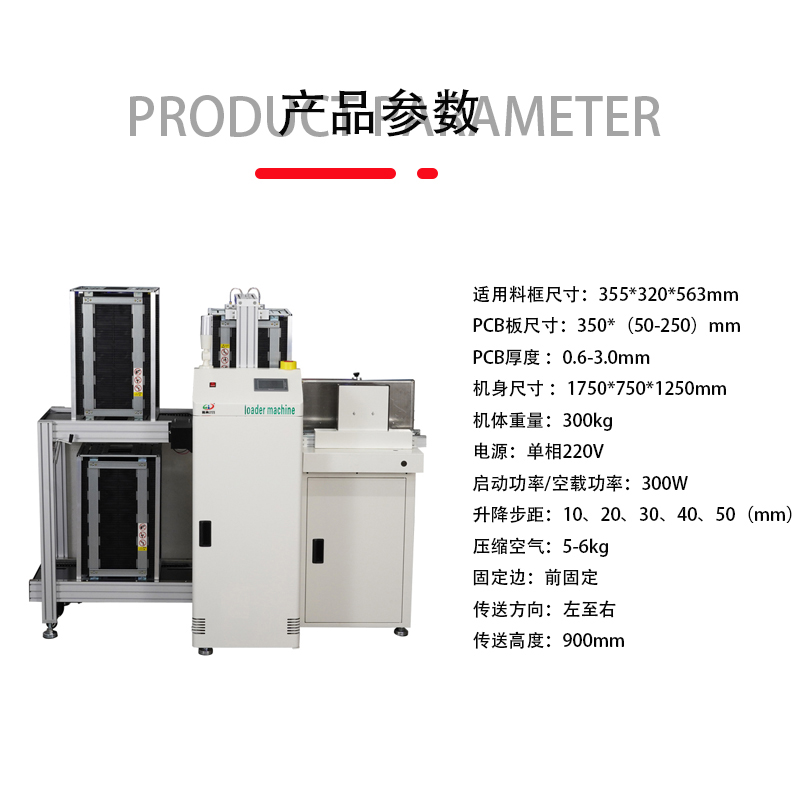

技術參數：
|
描述 |
此設備用於生產線上光板與雙麵電路板的上板操作 |
|
電路板最大容量 |
200片(1毫米厚電路板) |
|
循環時間 |
約 8 秒 |
|
電源 |
220-230V交流(用戶指定),單相 |
|
電負荷 |
最大180伏安 |
|
氣 壓 |
4-6 bar |
|
氣流量 |
最多30升/分鍾 |
|
傳送高度 |
900±20mm (或用戶指定) |
|
傳送方向 |
左→右 或 右→左 (選配) |
|
序號 |
適用範圍 |
|
|
1 |
適用料框尺寸 |
355*320*563mm |
|
2 |
PCB板尺寸(MM) |
350*（50-250） |
|
3 |
PCB厚度 |
0.6-3.0mm |
|
機 體 |
||
|
1 |

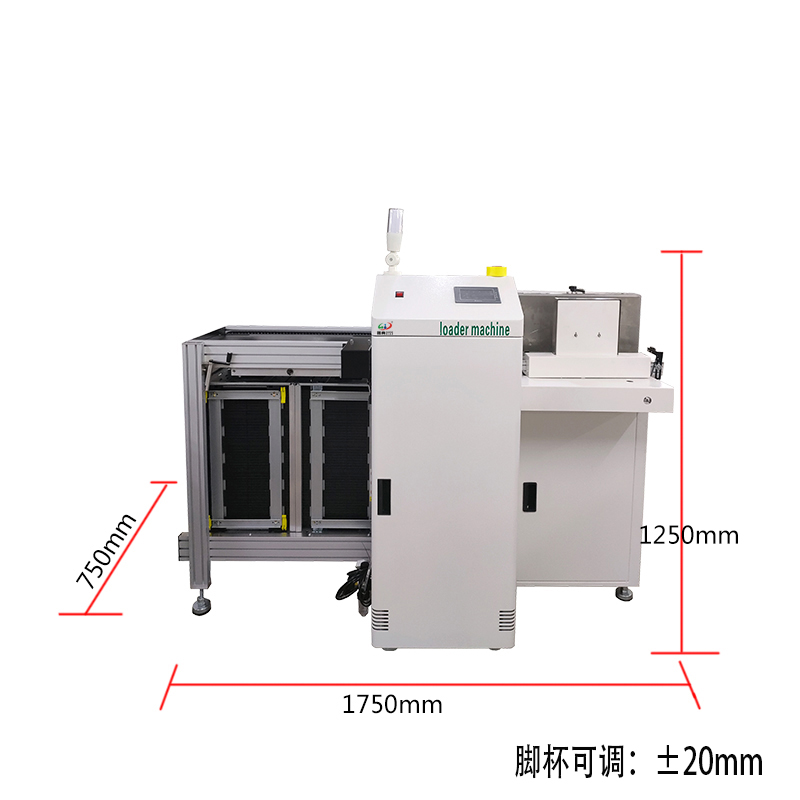

機身尺寸 L*W*H（MM） |
1750*750*1250 |
|
2 |
機體重量 |
300KG |
疊送一體機操作方法：
a)打開機器左方的紅色圓形電源開關，設備啟動。
b)啟動完畢後，點擊顯示屏上的“自動界麵”，進入自動生產界麵。
c)將導軌調整至適合生產產品寬度。
d)點擊“啟動”按鈕，進入正常生產。
e)生產過程中，若需暫停生產，可以點擊“暫停”以停止生產。
f)需要恢複生產時，再次點擊“啟動”即可恢複生產。
關機
a)生產結束時，點擊的“停止”以結束生產。
b)關閉右側的紅色開關以關閉跌板機
c)最後斷開機器總電源。
常見問題與處理方法
a)生產過程中，遇到不能正常跌板時，先按下暫定按鍵，將卡在機器中的板子取出，然後檢查軌道是否適合所生產板的寬度以及左右刀是否能正常伸縮。若軌道寬度不合適，調整軌道寬度;若左右刀不能長草伸縮，分析原因，作適當處理。做好調整後,按“複位”“啟動”即可恢複生產。
b)在生產過程中，發生一些無法解訣的緊急情況時，拍下機器左側的紅色急停按鍵。解除緊急情況後,複位急停按鍵，然後按“複位”“啟動”即可恢複生
