单轨接驳台

制造商	草莓视频官网电子SMT设备
型号	SD-1000

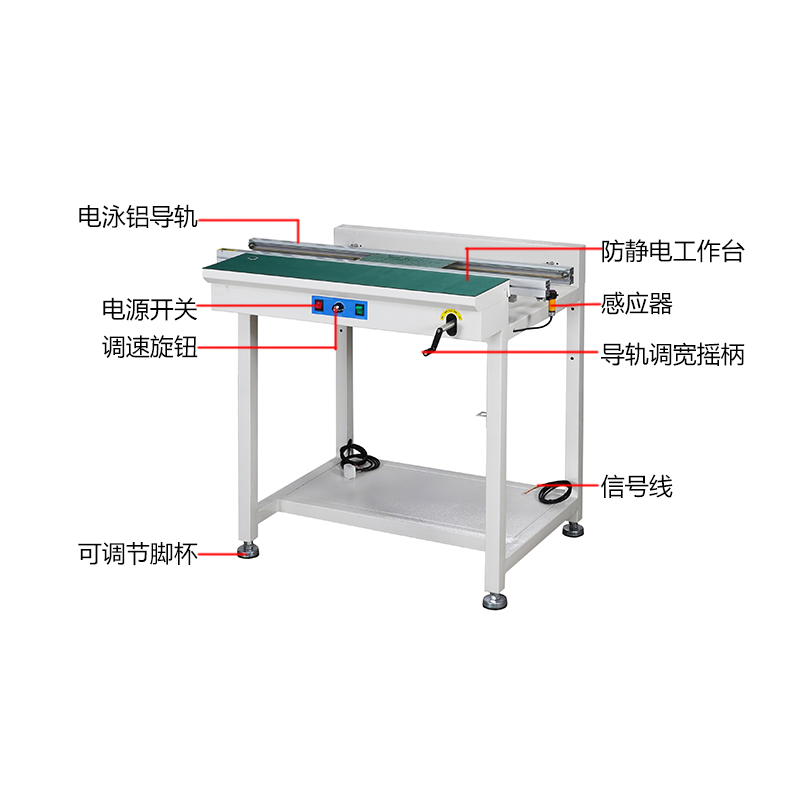

加重设计提高稳定性能

符合人体工学设计理念，使操作人员手臂不易疲劳

高精密丝杆调节宽窄，保证运输导轨互相平行

根据客户要求定制机器长短 6、根据客户要求定制停板数量

传送速度可调节

采用专业耐磨防静电平皮带

专用电泳铝型材导轨

工作台面防静电胶皮,以便更好防止静电

传送马达采用双步进电机

兼容标准SMEMA接口

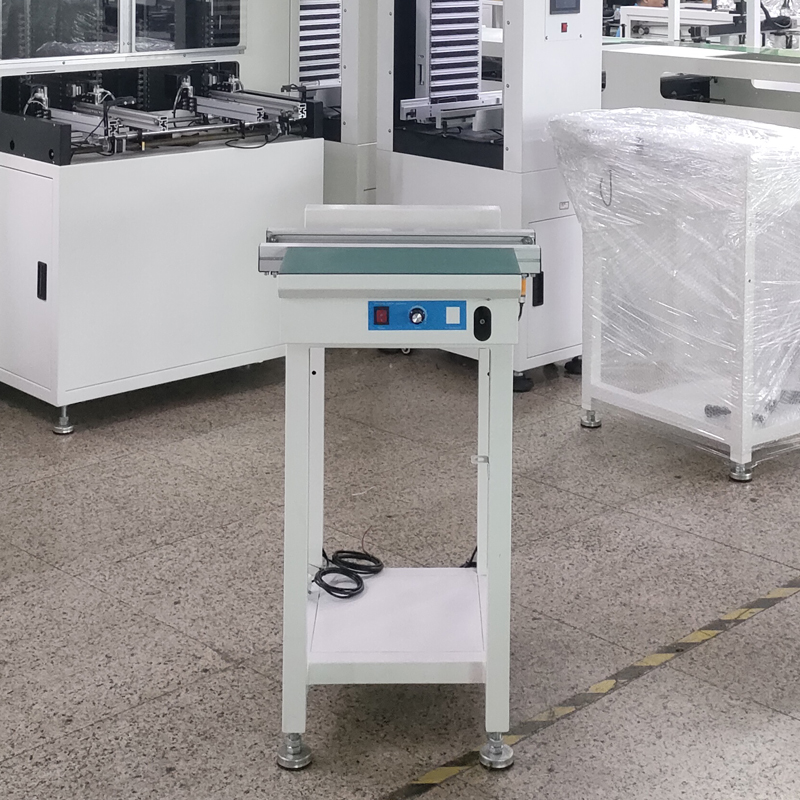

smt设备草莓视频官网单轨接驳台

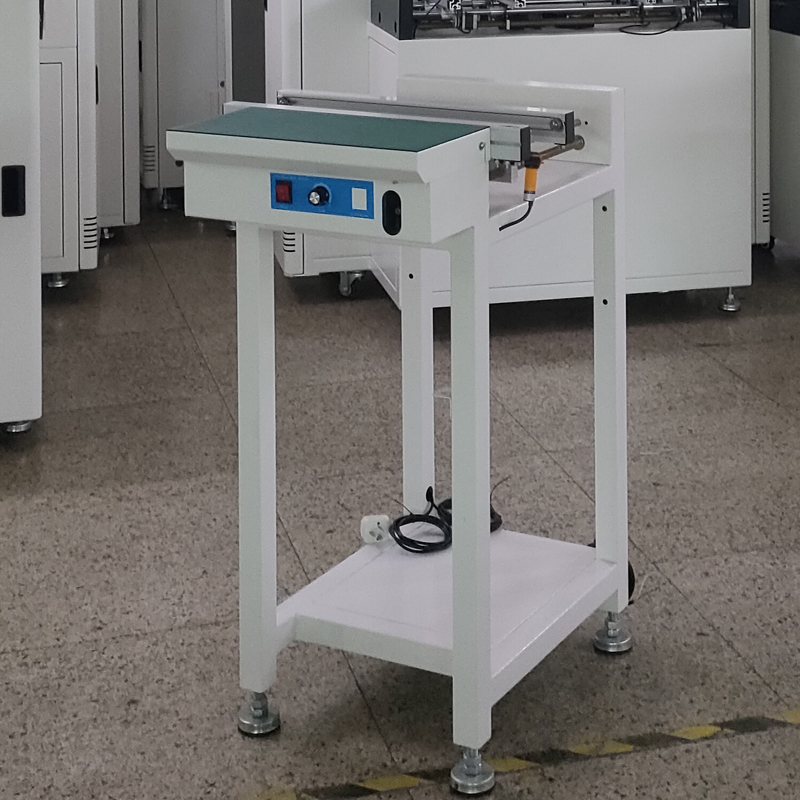

smt设备草莓视频官网单轨接驳台

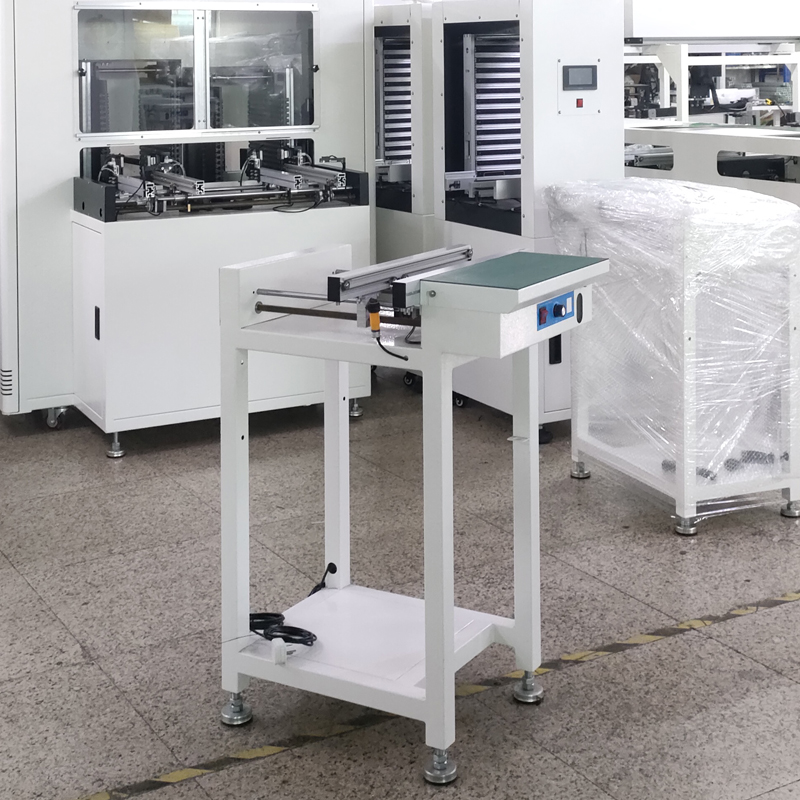

smt设备草莓视频官网单轨接驳台

smt设备草莓视频官网单轨接驳台

smt设备草莓视频官网单轨接驳台

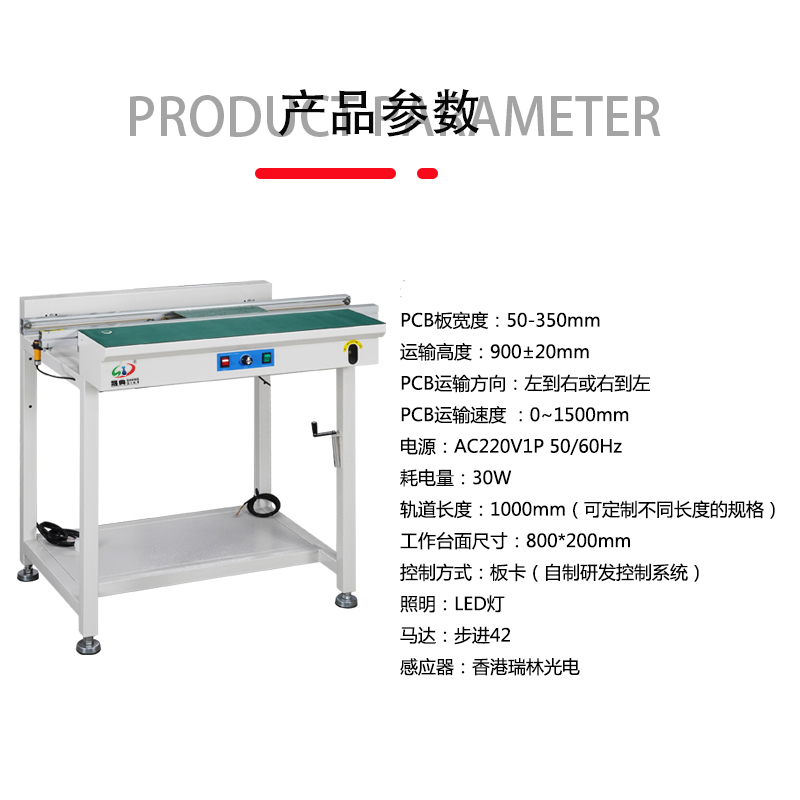

型号Model	500	1000		1200

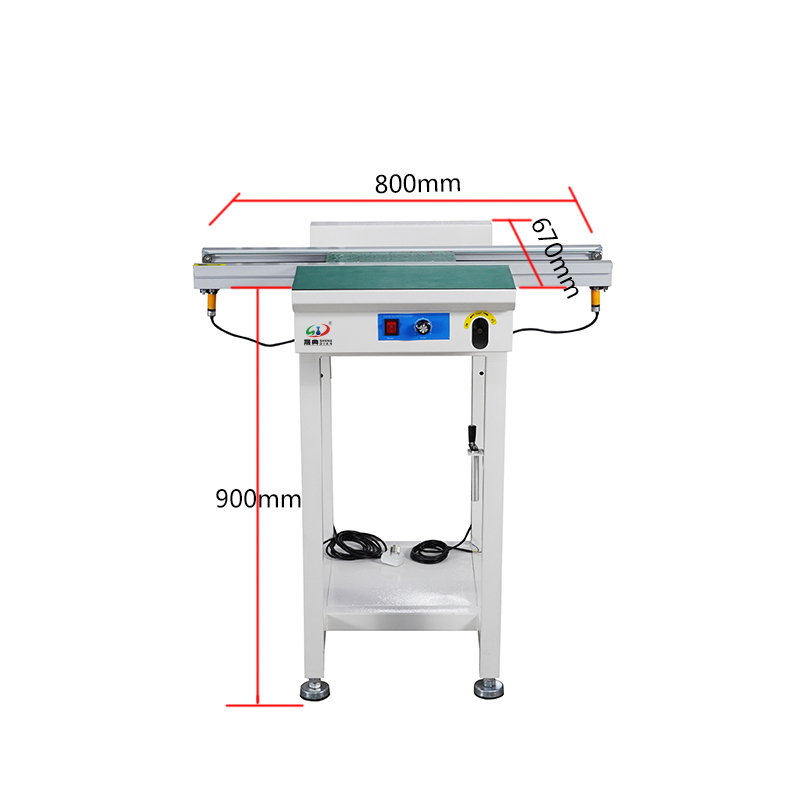

外形尺寸Outline dimensions（mm）	500670900	1000700900		1200700900
台面尺寸	400*200mm	800*200mm		800*200mm
PCB板宽度PCB width	50-350mm
运输高度Transport height	900±20mm
PCB运输方向PCB transport direction	L-R(R-L方向任意调换）
PCB运输速度PCB transport velocity	0~2000mm
电源Power supply	AC220V1P 50/60Hz
耗电量Power consumption	Approx.30W
轨道长度Track length	500mm	1000mm		1200mm
控制方式Control mode	板卡
重量Weight	约35KG		约50KG
单轨Single rail	前固定边，后活动边（可选配后固定）

SMT标准接驳台操作步骤:

1根据PCB板的宽度用手摇柄旋转丝杆来调节导轨的宽度(如下图所示)

2.打开开关，将板从左端放入导轨，观察板在运行过程中是否有卡板，松动现象。(若松动，卡板则继续调节宽度，若正常则进行下一步

3.观察板运行速度的快慢，通过调节头，调节板运行的速度大小，以此来达到适合生产需求。SMT标准接驳台故障查询:

a.传送皮带不动:检香皮带是否被物品卡紧或皮带过松。 b.掉皮带:检测皮带轮转动是否灵活，及螺丝是否紧固。 c.传动马达不转:

1.检查电源是否正常，指示灯是否亮.。

2.是否处于test检测状态，如是test检测状态请test检测开关或是用手感一下左边光电开关。

3.检查SPEED旋钮是否调得太小速度太慢无法起动注意设备供给电源为AC220V/50HZ电源开关是否打开

维护保养(每个星期)

检查运输皮带是否太松，保持运输皮带清洁。保持宽度调节光轴与丝杆的清洁。

用无丝布或纸擦掉肮脏的油，然后给光轴加润滑油与丝杆加润滑油。测试所有按钮操作功能。测试PCB的传送是否顺畅。

注意事项:

1.使用前将机器调正为水平状态

2.开机前检春电源是否与本传送机规格相符(单相AC220V/60HZ)

3.如电源供应不稳定，必须装设电源稳压器

4.机器必须安全接地，地绵须良好固定在机身部分。

5.机器长期不使用，应切断电源。

6.切勿把机械安装于多灰尘，油圬，有导电性成粉，腐蚀性气体，易燃烧性气体，潮湿。

7.冲击震动，高温及室外环境使用。
