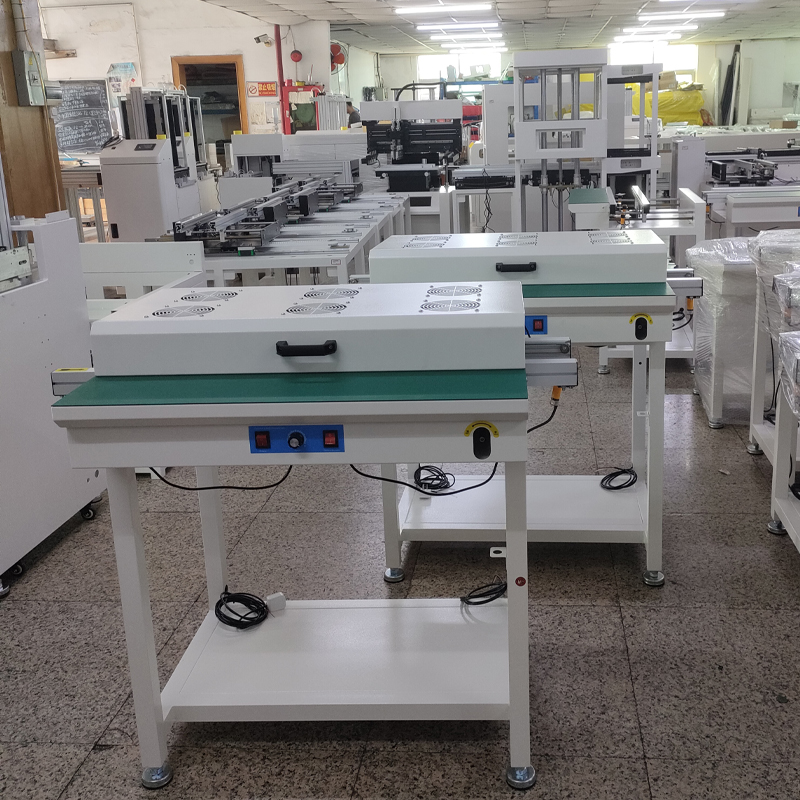

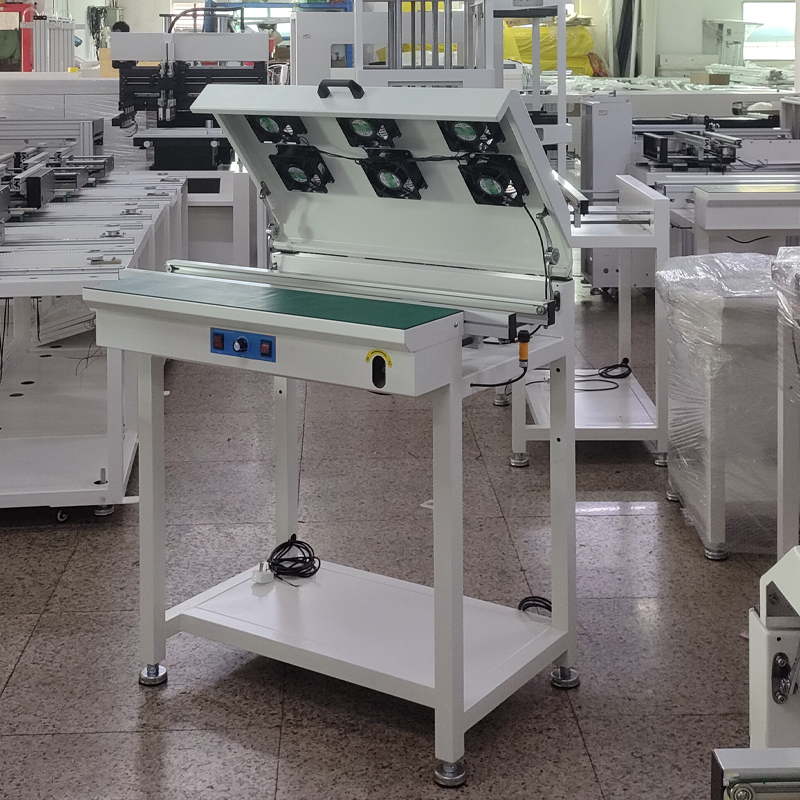

接駁台帶冷風罩

製造商
型號

1、板金噴粉結構設計
2、加重設計提高穩定性能
3、符合人體工學設計理念，使操作人員手臂不易疲勞
4、高精密絲杆調節寬窄，保證運輸導軌互相平行
5、根據客戶要求定製機器長短
6、根據客戶要求定製停板數量
7、傳送速度可調節
8、采用專業耐磨防靜電平皮帶,
9、專用電泳鋁型材導軌
10、工作台麵防靜電膠皮,以便更好防止靜電
11、傳送馬達采用雙步進電機
12、兼容標準SMEMA接口

smt設備晟典接駁台帶冷風罩

smt設備草莓视频官网接駁台帶冷風罩

smt設備草莓视频官网接駁台帶冷風罩

smt設備草莓视频官网接駁台帶冷風罩

smt設備草莓视频官网接駁台帶冷風罩

smt設備晟典接駁台帶冷風罩

型號Model	500	1000		1200

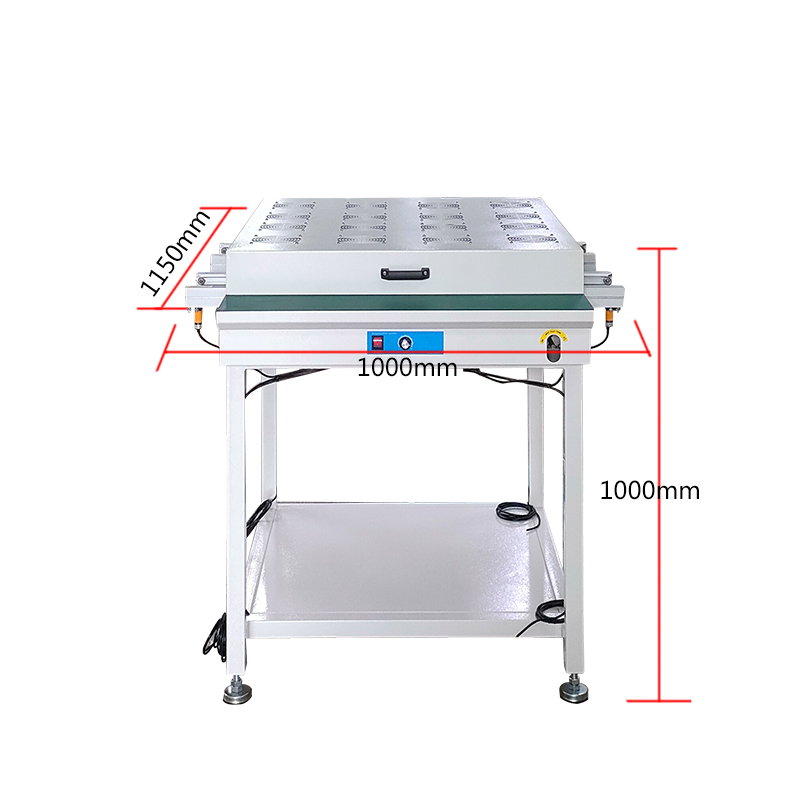

外形尺寸Outline dimensions（mm）	500670900	1000700900		1200700900
台麵尺寸	400*200mm	800*200mm		800*200mm
PCB板寬度PCB width	50-350mm
運輸高度Transport height	900±20mm
PCB運輸方向PCB transport direction	L-R(R-L方向任意調換）
PCB運輸速度PCB transport velocity	0~2000mm
電源Power supply	AC220V1P 50/60Hz
耗電量Power consumption	Approx.30W
軌道長度Track length	500mm	1000mm		1200mm
控製方式Control mode	板卡
重量Weight	約35KG		約50KG
單軌Single rail	前固定邊，後活動邊（可選配後固定）

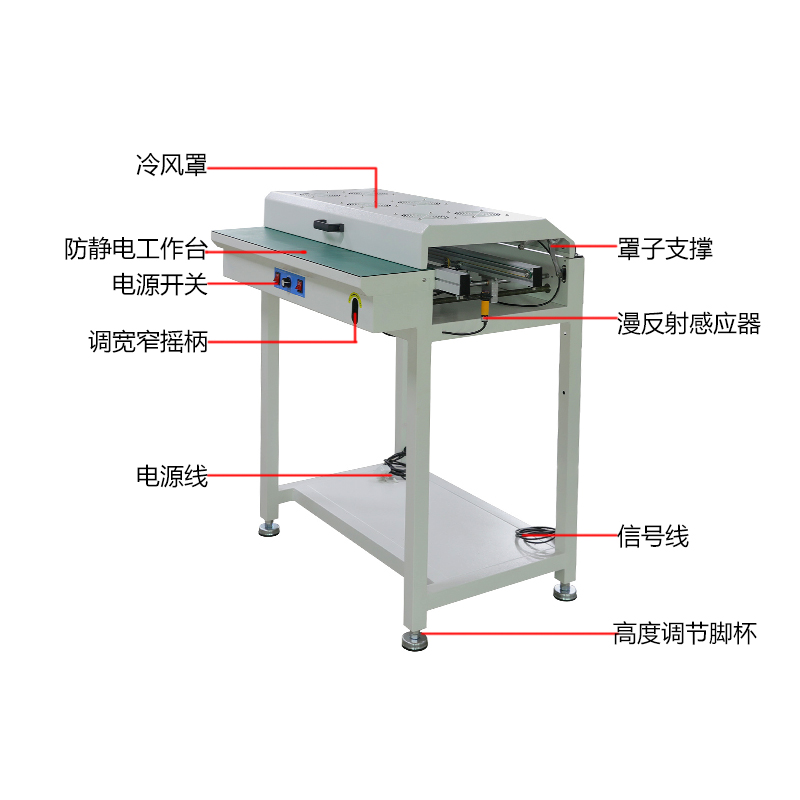

1、本機結構原理:采用軌道式+防靜電小皮帶運輸+手搖調寬機構；
2、配標準SMEMA信號（前後各2組各由4根線組成）；
3、機架采用加厚方通製作；具有結實、穩固、耐用等特點；
4、主要用於SMT生產線、AI線、檢測線、或用於其他軌道設備的機型之間；
5、底部配有加重裝置，確保不易被移位，接駁處更加順暢；
6、本機配有3個光電傳感器+1個PASS按鈕；
7、PCB在傳輸過程中，機器沒板時將向上位機發出求板信號，來板後碰到進板光電自動啟動皮帶，到中間光電位時停止供人工檢測，啟動PASS按鈕PCB流至出口光電等待下位機發求板信號，得到信後自動出板並延時停機，再等待上位機來板並周而複始；
8、當不需要人工檢測時，本機具有直通功能（開關切換），中間光電將不受控PCB直接通過；
9、機器可選配照明、作業指導書支架；
10、可根據用戶需求訂製非標機型如：過板寬度、軌道長度；
