製造商 |
草莓视频官网電子SMT設備 |
|---|---|
| 型號 | SD-830F |
菜單產品分類Product classification
聯係我們
服務熱線：13510075168
公司座機：0755-29878225

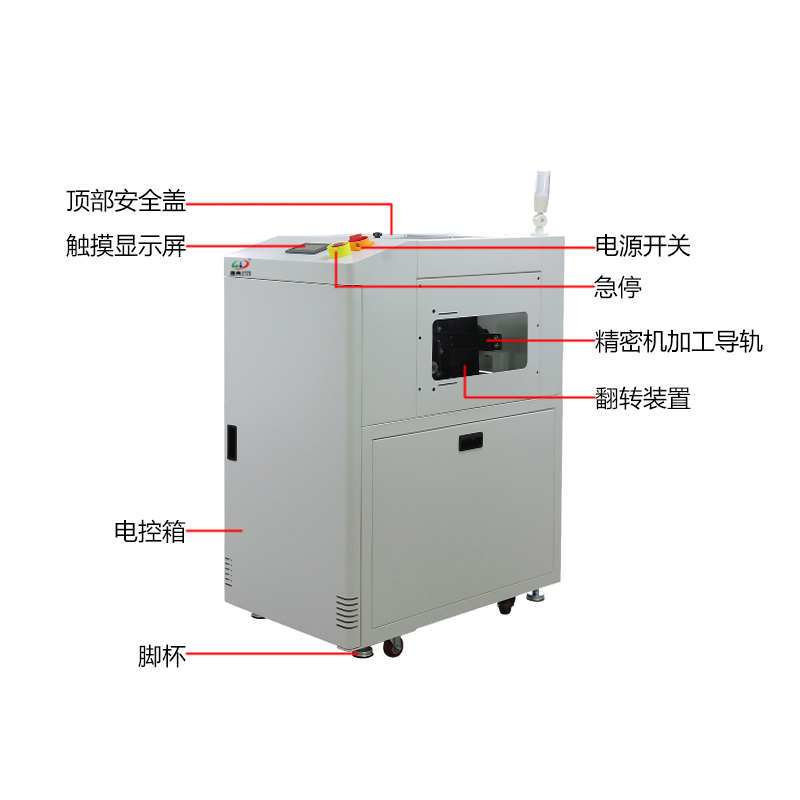

翻板機
● 鋁合金導軌，穩固耐用且美觀。
●機架全鈑金3.0mm冷板焊接，表麵采用靜電噴粉電腦灰色
● 微電腦鬆下PLC控製係統，工作穩定可靠。
● 顯控觸摸屏顯示操作，具有故障自動診斷功能，人機對話方便。
● 多項聲光與觸摸屏內提示報警功能。
● 可根據PCB尺寸調節導軌的寬度。
● 阻擋氣缸確保PCB板在翻轉時不會掉出
● 導軌過板治具槽高10mm
● 采用自動防掉板方式，阻擋氣缸模式。
● 設備電氣部件采用知名品牌。
● 標配SMEMA信號接口。
●較小的機器占地麵積.
●機架全鈑金3.0mm冷板焊接，表麵采用靜電噴粉電腦灰色
● 微電腦鬆下PLC控製係統，工作穩定可靠。
● 顯控觸摸屏顯示操作，具有故障自動診斷功能，人機對話方便。
● 多項聲光與觸摸屏內提示報警功能。
● 可根據PCB尺寸調節導軌的寬度。
● 阻擋氣缸確保PCB板在翻轉時不會掉出
● 導軌過板治具槽高10mm
● 采用自動防掉板方式，阻擋氣缸模式。
● 設備電氣部件采用知名品牌。
● 標配SMEMA信號接口。
●較小的機器占地麵積.

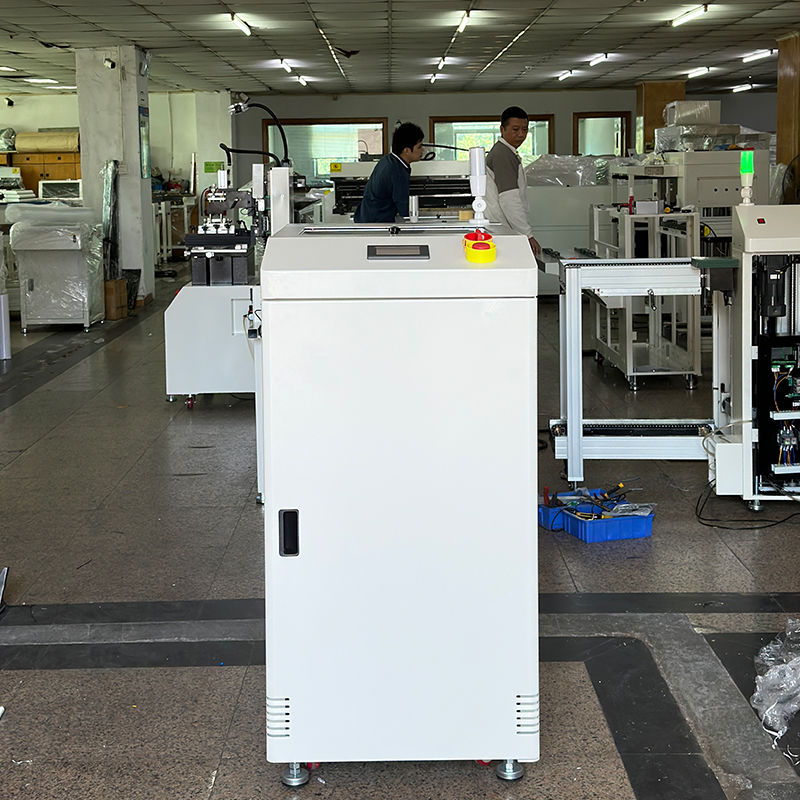

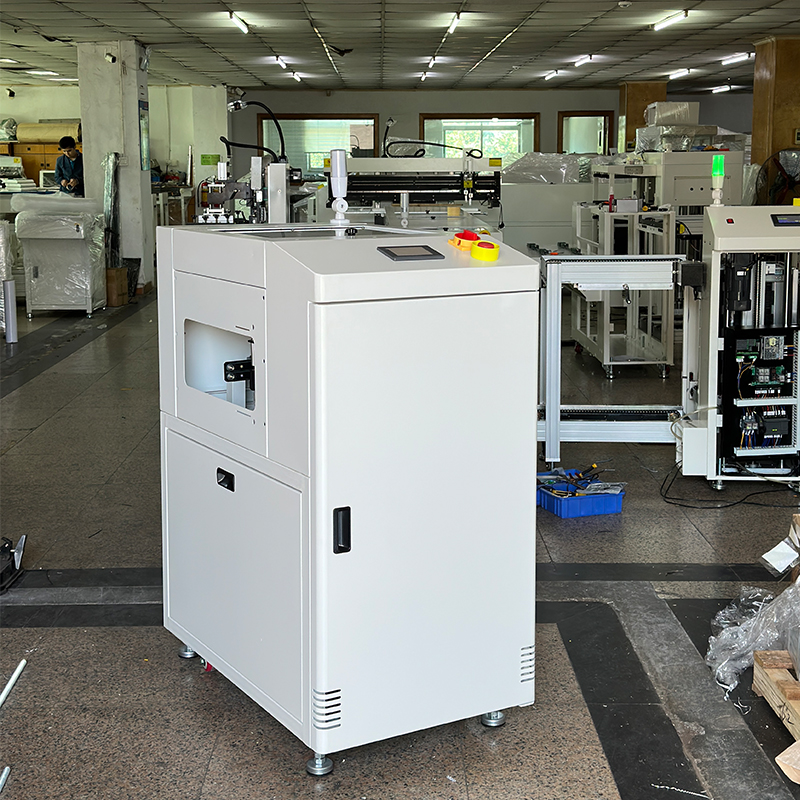

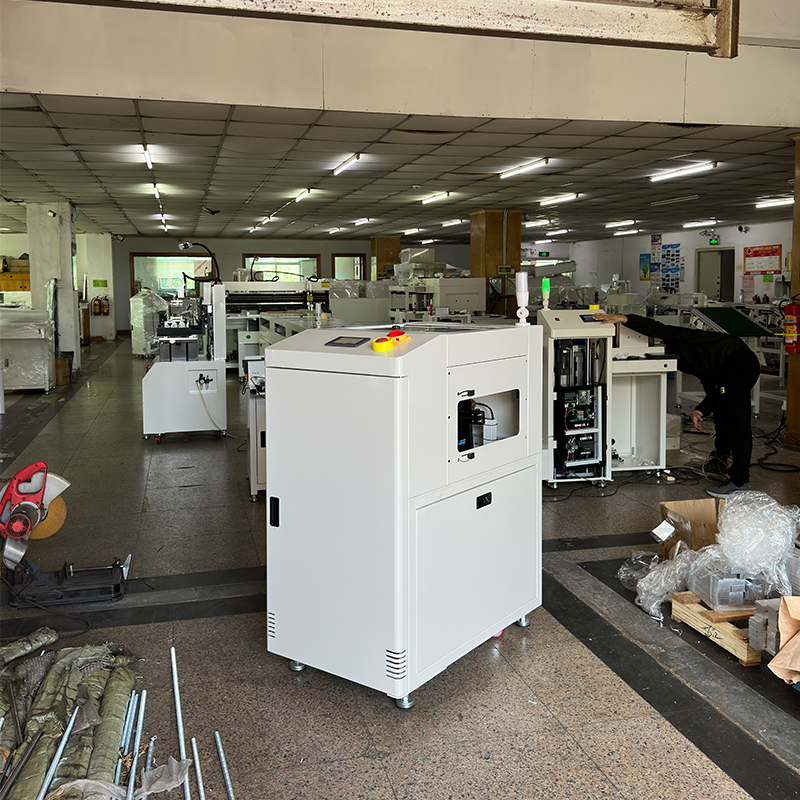

smt設備草莓视频官网翻板機
smt設備草莓视频官网翻板機
smt設備草莓视频官网翻板機
smt設備草莓视频官网翻板機
smt設備草莓视频官网翻板機
smt設備草莓视频官网翻板機
|

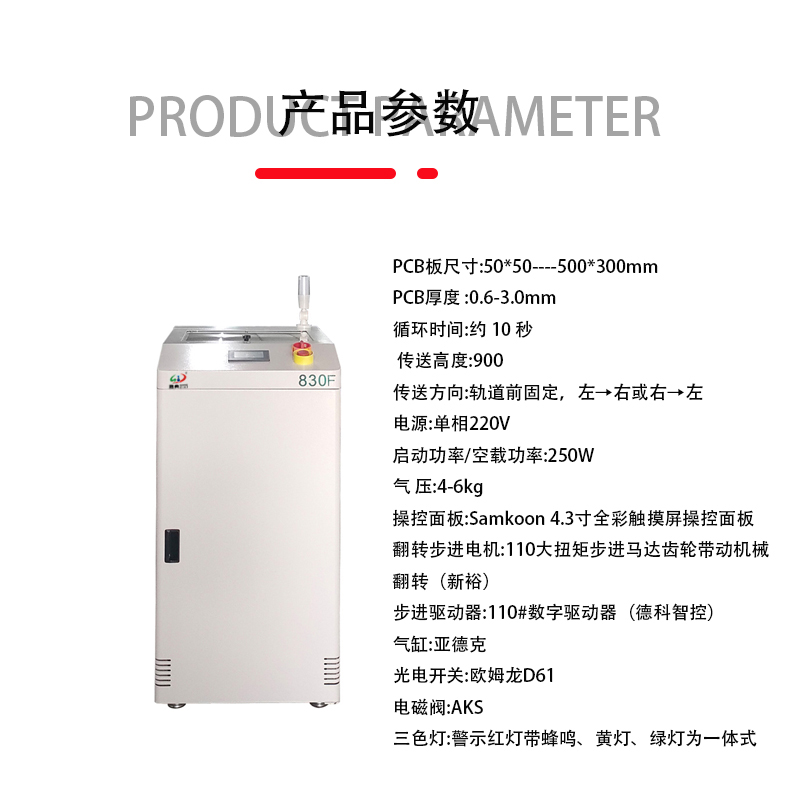

控製係統 |
||
|
1 |
電源 |
單相220V |
|
2 |
啟動功率/空載功率 |
250W |
|
3 |
氣 壓 |
4-6kg |
|
4 |
操控麵板 |
Samkoon 4.3寸全彩觸摸屏操控麵板。 |
|
5 |
翻轉步進電機 |
110大扭矩步進馬達齒輪帶動機械翻轉（新裕） |
|
6 |
步進驅動器 |
110#數字驅動器（德科智控） |
|
7 |
氣缸 |
亞德克 |
|
8 |
光電開關 |
歐姆龍D61 |
|
9 |
電磁閥 |
AKS |
|
10 |
三色燈 |
警示紅燈帶蜂鳴、黃燈、綠燈為一體式 |
|
11 |
Plc |
鬆下 |
|
12 |
觸摸屏 |
真彩顯控EA4.3A |
|
13 |
光電傳感器 |
鬆下cx442 |
|
14 |
槽型開關 |
歐姆龍 |
|
15 |
翻轉步進驅動器 |
LC26011H |
|
16 |
翻轉步進電機 |
LCDA110H |
|
16 |
傳送步進電機 |
57*70 |
|
17 |
傳送步進驅動 |
MC542 |
|
18 |
阻擋氣缸 |
CDQ2B20*40 |
|
序號 |
適用範圍 |
|
|
用於SMT生產線中間，根據前工程機器出來的A麵PCB板翻轉180度後再送往後程機器。 |
||
|
1 |
PCB板尺寸(MM) |
50*50mm----500*300mm |
|
3 |
PCB厚度 |
0.6-3.0mm |
|
4 |
循環時間 |
約 10 秒 |
|
5 |
傳送高度 |
900+50/-20mm，腳杯調節高度 |
|
|
傳送方向 |
軌道前固定，左→右或右→左傳輸。 |
|
機 體 |
||
|
1 |
機身尺寸 L*W*H（MM） |
（L）600x(W)800x(H)1200+50/-20mm |
|
2 |
機體重量 |
220KG |
