GSE全自動印刷機
1.微電腦控製，觸摸屏顯示，菜單操作界麵；
2. 刮刀浮動。(類似MPM 全自動印刷機,刮刀可以自由上下浮動及自動調整與鋼網的水平)；
3. 刮刀壓力可調,(可根據不同型號刮刀的長短調節刮刀對鋼網的壓力)；
4. 配有變頻器調速係統,刮刀運行速度平穩；
5. 工作操作采用雙手按鍵開關操作,安全可靠；
6. 觸摸屏菜單內可獨立設定鋼網整體上停頓下停頓時間；
7. PCB 板的定位固定方式有基準孔定位,基準邊定位及基準孔基準邊同時定位,模板定位等多種不同的精確定位形式；
8. 觸摸屏內設有時間顯示功能、印刷次數自動記數功能，屏幕保護功能；
9. 設有刮刀速度可調功能及緊急停止安全功能；
10. 印刷模式:單次、雙次、二次啟動(菜單設定可選)；
11. 印刷工作狀態:自動/半自動/點動三種印刷狀態(菜單設定可選)；
12. 大鑄鐵座工作台，工作平穩，無抖動現象。
2. 刮刀浮動。(類似MPM 全自動印刷機,刮刀可以自由上下浮動及自動調整與鋼網的水平)；
3. 刮刀壓力可調,(可根據不同型號刮刀的長短調節刮刀對鋼網的壓力)；
4. 配有變頻器調速係統,刮刀運行速度平穩；
5. 工作操作采用雙手按鍵開關操作,安全可靠；
6. 觸摸屏菜單內可獨立設定鋼網整體上停頓下停頓時間；
7. PCB 板的定位固定方式有基準孔定位,基準邊定位及基準孔基準邊同時定位,模板定位等多種不同的精確定位形式；
8. 觸摸屏內設有時間顯示功能、印刷次數自動記數功能，屏幕保護功能；
9. 設有刮刀速度可調功能及緊急停止安全功能；
10. 印刷模式:單次、雙次、二次啟動(菜單設定可選)；
11. 印刷工作狀態:自動/半自動/點動三種印刷狀態(菜單設定可選)；
12. 大鑄鐵座工作台，工作平穩，無抖動現象。

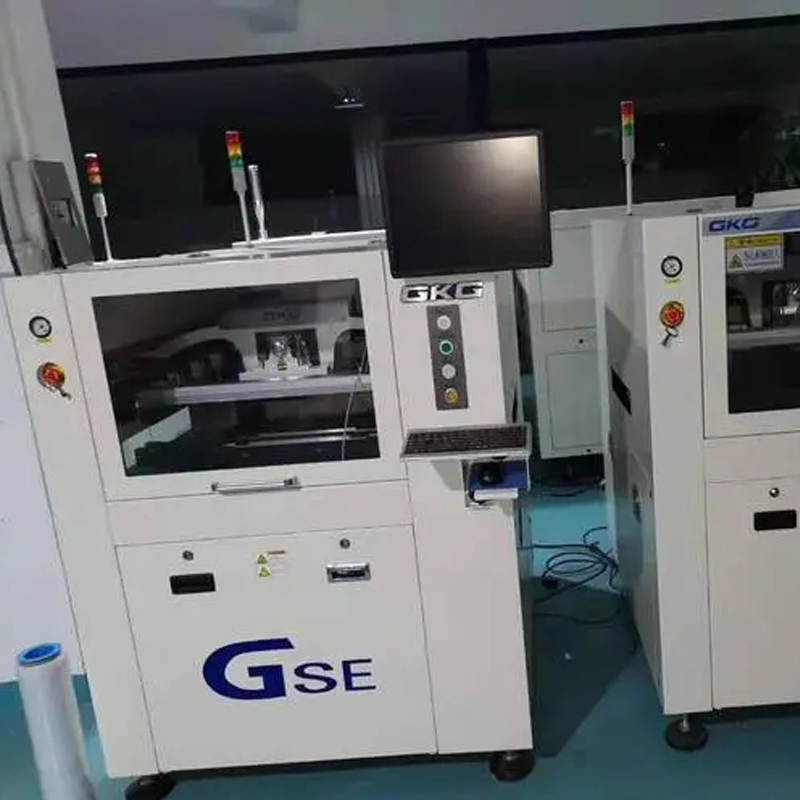

GSE全自動印刷機

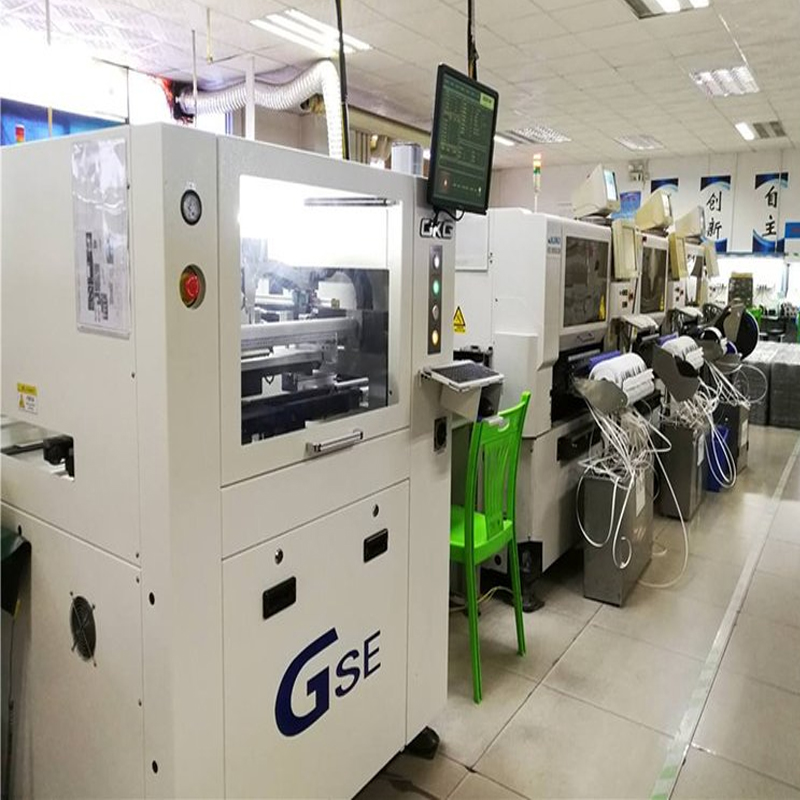

GSE全自動印刷機
GSE全自動印刷機
|
標準配置 |
|
Model |
GSE |
|
鋼網Mask |
鋼網最小尺寸 Min.Size(mm) |
370*370 |
|
|
鋼網最大尺寸 Max.Size(mm) |
737*737 |
||
|
鋼網固定 Mask Clamping |
氣缸 Air Cylinder |
||
|
PCB |
最小尺寸 Min.Size(LxW mm) |
50*50 |
|
|
最大尺寸 Max.Size(LxW mm) |
400*340 |
||
|
厚度 Thickness(mm) |
0.4~6 |
||
|
最大重量 Max.Weight |
3kg |
||
|
底部元器件高度 PCB Under Clearrance |
15mm |
||
|
PCB 固定方式 Clamping Type |
頂部壓平 （手動上壓邊）/柔性邊夾 |
||
|
PCB 支撐 PCB Support |
磁性頂針/等高塊/ 手動調節頂升平台 |
||
|
運輸導軌Conveyor |
傳輸方式 Conveyor Stage |
一段式運輸導軌 |
|
|
傳送方向 Transport Direction |
左-右 / 右-左 / 左-左 / 右-右 |
||
|
導軌寬度調整Conveyor width adjustment |
自動 Auto |
||
|
刮刀Squeegee |
刮刀類型 Squeegee Type |
膠刮刀/鋼刮刀(角度45°/ 55 °/ 60°)，用戶自定義 |
|
|
自動壓力控製 Auto.Pressure Control |
0.5~10Kg |
||
|
長度 Length |
L=280,用戶自定義 |
||
|
速度 Speed |
10~200mm/sec |
||
|
移動方向 Moving Direction |
Y軸方向移動 |
||
|
精度 Accuracy |
重複精度 Repeated Accuracy |
±0.01mm |
|
|
印刷精度 Printing Accuracy |
±0.025mm |
||
|
印刷時間Printing time |
印刷周期(不包括印刷和清洗時間) Cycle Time(Excluding Printing and Cleaning time) |
<8 sec |
|
|
Mark 基準點Fiducial Mark |
類型 Type |
標準形狀基準點， 自定義圖像 |
|
|
尺寸 Size |
0.5~4mm |
||
|
基準點數量 Mark Number |
2個或4個mark 基準點定位係統 |
||
|
基準點搜尋 Mark Searching |
自動 |
||
|
脫模Separation |
脫模 Separation Type |
正常/真空 |
|
|
速度 Speed |
0~20mm/s |
||
|
距離 Distance |
0~20mm |
||
|
清洗係統Cleaning System |
清洗類型 Cleaning Type |
加強型真空吸附；幹、濕、真空三種模式 |
|
|
清洗頭 Cleaning Head |
耐磨損材料 |
||
|
移動方向 Moving Direction |
Y軸方向移動 |
||
|
換線時間Product Changing Time |
舊程式 Product changeover |
<3 mins |
|
|
新產品設置時間 New Product Set up |
<5 mins |
||
|
其他Others |
操作係統 Operation System |
Windows XP /Win7 |
|
|
供氣 Air Supply |
4~6 Kgf/cm2 |
||
|
供電 Power Supply |
AC:220±10%, 50/60HZ，2.5KW |
||
|
重量 Weight |
1000Kg |
||
|
單台尺寸 Single Size(LxWxH mm) |
1158*1362*1463 |
||
|
拚接尺寸 Splicing Size(mm) |
/ |
||
|
2D檢測 2D Inspection |
FOV Camera |
8*6mm |
|
|
檢測 Inspection |
少錫或者漏印和連錫 |
||
|
檢測尺寸 Inspection Size |
0.3mm以上 |
||
|
檢測畫麵數量 Max.Teaching Windows |
最多可顯示500個畫麵 |
