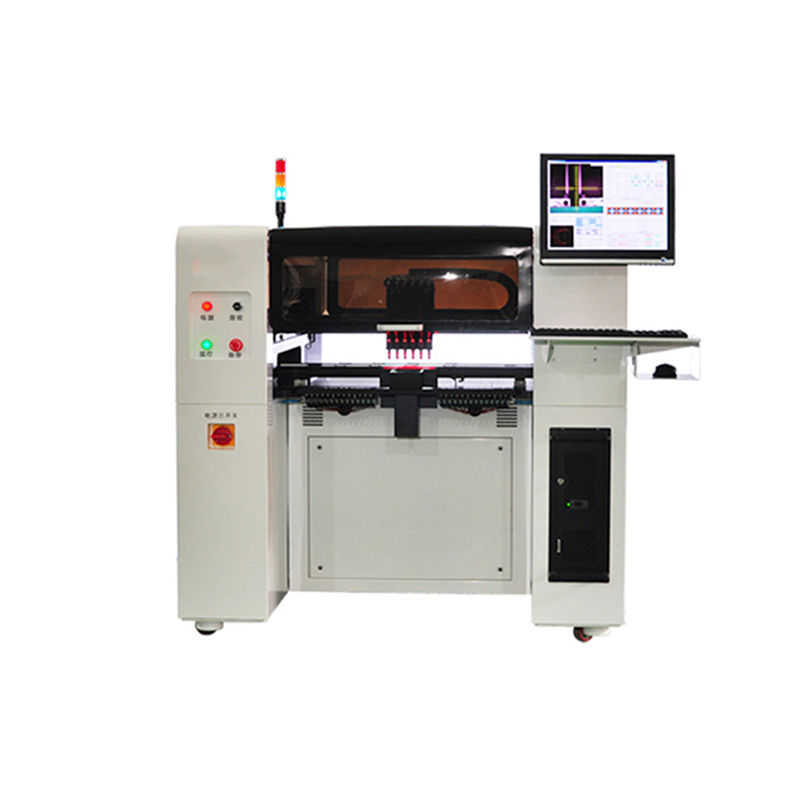

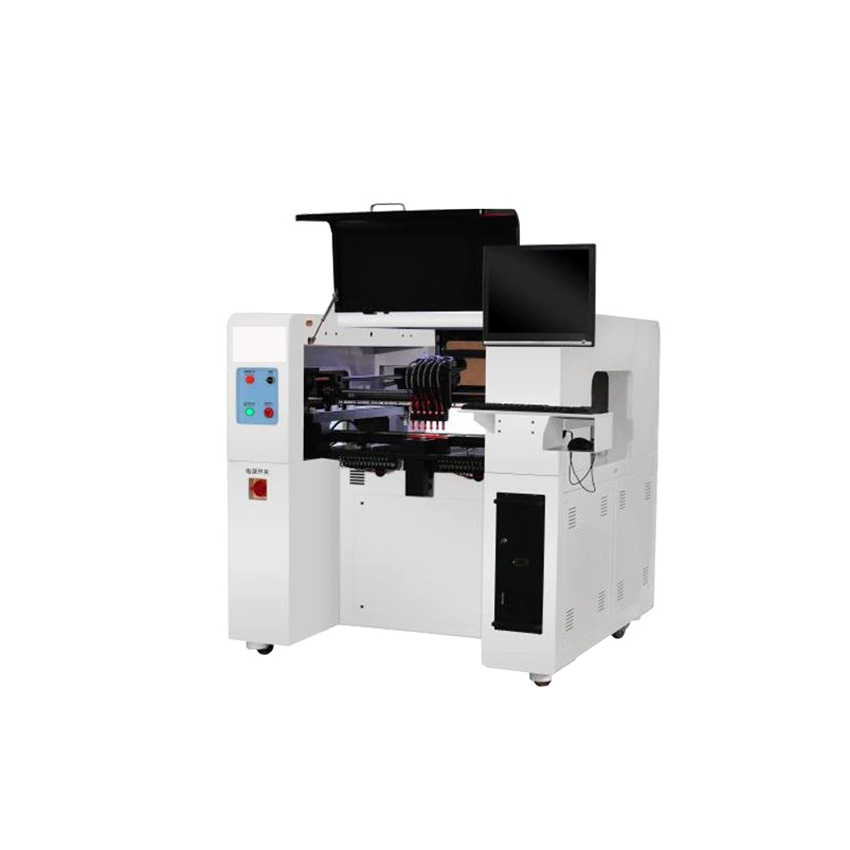

國產六頭貼片機

製造商	草莓视频官网電子SMT設備
型號	六頭貼片機

電腦控製係統：SMT貼片機通常配有計算機監視器和鼠標。它支持XP和Windows7。由於人性化的操作係統，它可以進行可視化編程和PCB文件導入。

自動PCB裝載機：SMT貼片機可直接將印刷完成的PCB板放置在軌道上，以實現板的自動裝載，瞄準，放置和安裝。它支持多頁進紙器：最多64條進紙器。標準IC托盤，管式喂料器，棒狀喂料器的尺寸可以調節。

六組攝像機同步識別：SMT貼片機配備8台攝像機：一台MARK，一台高精度攝像機和6台高速攝像機。它可以實現六頭同步識別，以確保安裝的速度和精度。標準配置是16個JUKI高精度吸嘴。

伺服係統：SMT貼片機配備了從日本鬆下進口的伺服係統，具有高精度和穩定性，可確保24小時穩定安裝。

跟蹤：它采用台灣TBI的高精度軌道，具有低噪音和高精度的特點，可確保BGA芯片的準確率。

國產貼片機

國產貼片機

最大安裝速度：11000Pcs / h

實際平均安裝速度：8600Pcs / h

接駁數量：64

放置/安裝頭數：6

料盤數量：6

平均功率：500W

定位精度：0.01mm

真空吸嘴的緩衝範圍：4.5mm

電源：220V，50Hz

空壓：0.5-0.6Mpa

重量：580KG

尺寸：1316 * 1360 * 1340mm

最大電路板麵積：510×450mm

Z軸最大移動範圍：20mm

驅動馬達：日本鬆下的伺服馬達

識別方式：六台攝像機同步識別

吸嘴真空源：具有真空破壞功能的真空發生器

皮帶進料器：8mm，12mm，16mm，24mm和FEEDER（STICK），可進行氣缸包裝芯片的安裝

XYZ驅動器軌道：TBI高精度重載線性軌道

運動驅動係統：Panasonic高速DSP驅動器

操作係統：Windows：支持Windows XP，win7

組件角度：0-360°之間的任意角度；運動期間同步旋轉

X / Y操作模式：曲線運行與加減速直線運行的鏈接

基準MARK的定位：基準MARK可以自由設置

失敗警告：警告材料短缺

單板加載方式：從左到右的一級自動連接；自動PCB轉移位置；手動加載板

可視顯示：17英寸工業控製顯示器；比例：4：3;分辨率：1280x1024

編程方式：點對點教學編程，可視化編程，PCB文件坐標導入等

識別攝像機的數量：1個MARK，6個高速攝像機和1個高精度攝像機。

SMT貼片機可以在方形PCB板，圓形PCB板，鋁基板和條形燈上執行安裝技術。成品可用於生產電阻電容器，玻璃圓柱封裝二極管，三極管，TQFP封裝，QFN封裝，QFP封裝，BGA封裝，燈杆等。這款SMT貼片機可以自動連接到輸送機，該輸送機可以將PCB板運輸到SMT回流焊機，而無需人工協助，從而節省了人工成本。

SMT貼片機具有以下功能：

1.該機最大的亮點是用於芯片安裝的專業5百萬像素攝像機；它可以有效地安裝引線間距大於0.3mm且中心距大於0.5mm的芯片在40 * 40mm的區域中，成功率大於98％。

2. SMT貼片機還配備了6個高速攝像頭，可以實現6頭同步識別。這樣可以大大提高安裝效率，而安裝效率是原來的兩倍。

3.它還具有以下兩個功能：基準標記自動掃描和電路板自動加載。這些功能可以進一步提高更換PCB板時的安裝精度並簡化操作。它也可以與其他設備組合形成完整的SMT生產線。

4.該SMT貼片機可自動連接至輸送機，無需手動助手即可將PCB板輸送至SMT回流焊機，從而節省了人工成本。
