L型下板機

製造商	晟典電子SMT設備
型號	SD-825L

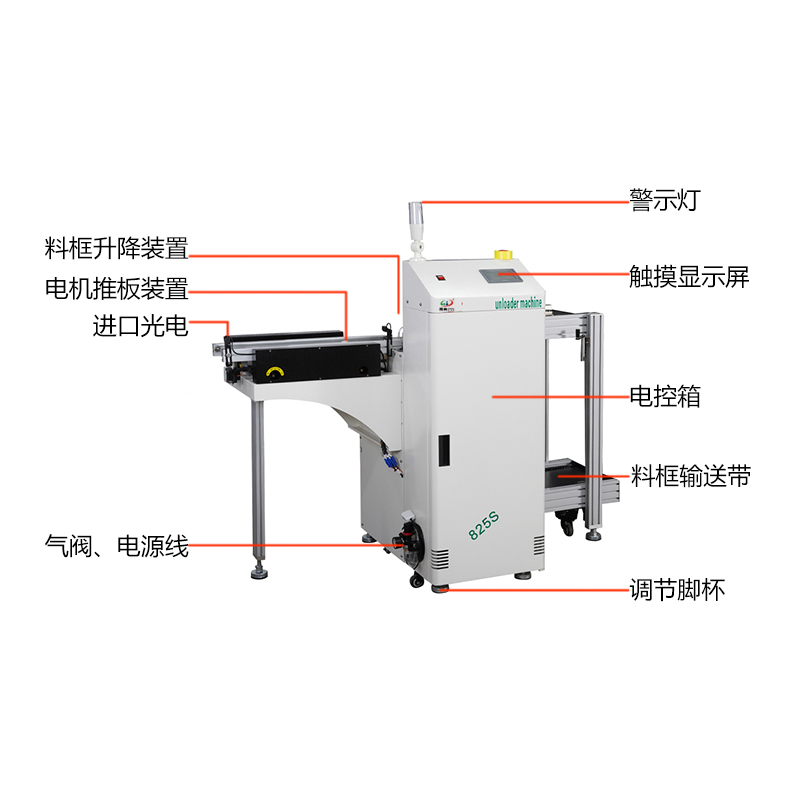

產品特點：

●外型結構:板金結構與鋁型材進框架,表麵噴塗處理,顏色為白色。

● 微電腦PLC控製係統，工作穩定可靠。

● 觸摸屏顯示操作，具有故障自動診斷功能，人機對話方便。

● 多項聲光與觸摸屏內提示報警功能。

● 可根據PCB厚度設定料架升降步距。

● 具有自動計數功能，方便生產統計。

● 人性化設計確保PCB板不被推破，提高產出能力

● 下接駁收PCB板采用馬達進行送板至料框

● 采用步進電機推板，力度可調節，速度可以在觸摸屏設置，

● 推板裝置采用兩頭限位進行保護PCB板

smt設備草莓视频官网下板機收板機

smt設備草莓视频官网下板機收板機

smt設備草莓视频官网下板機收板機

smt設備草莓视频官网下板機收板機

smt設備草莓视频官网下板機收板機

smt設備草莓视频官网下板機收板機

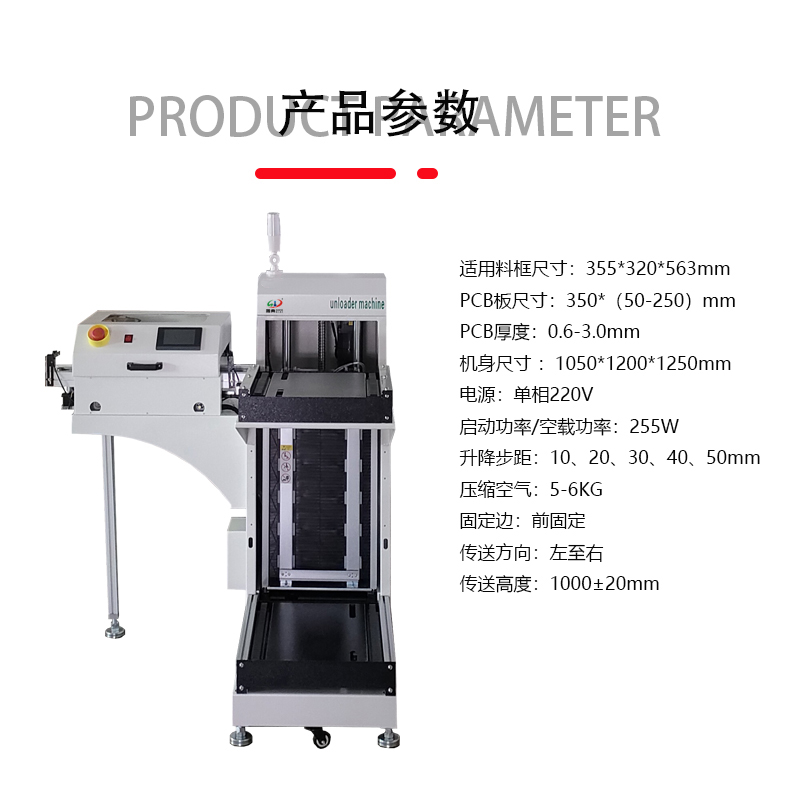

序號	適用範圍
1	適用料框尺寸	355320563mm
2	PCB板尺寸(MM)	350（50-250）
3	PCB厚度	0.6-3.0mm
機體

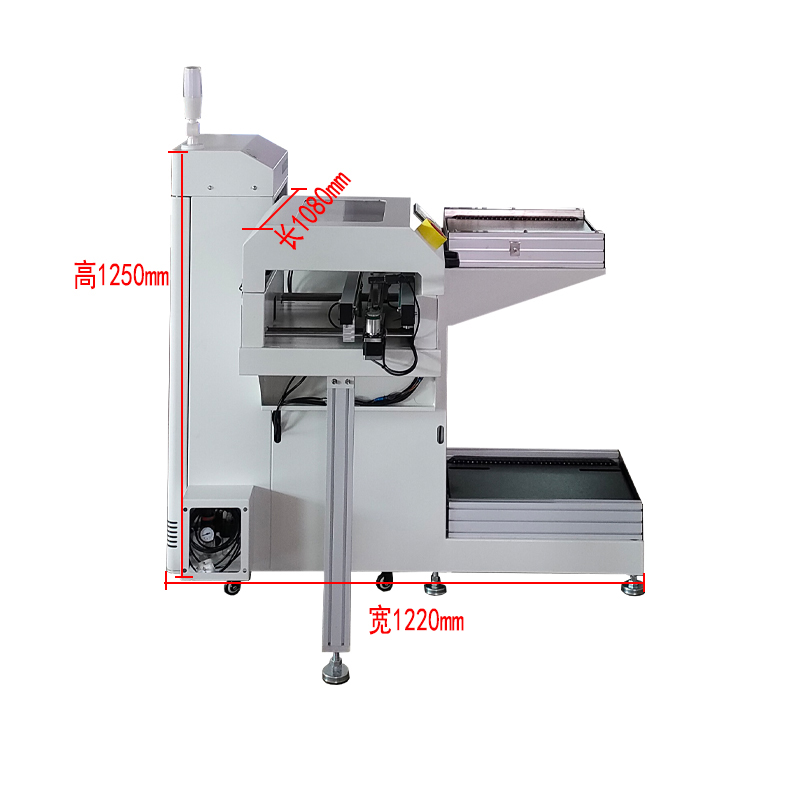

1	機身尺寸 LWH（MM）	106012001250
2	機身	L型
3	機體重量	180KG

控製係統
1	電源	單相220V
2	啟動功率/空載功率	105W
3	升降步距	10、20、30、40、50（mm）可任意設置
4	壓縮空氣	5-6KG
5	固定邊	前固定（可訂做後固定）
6	傳送方向	左至右（可訂做右至左）
7	傳送高度	900±20mm
8	步距選擇	1~5步(10毫米步距)
9	耐電壓	AC端子對地1500VAC,1分鍾
10	使用環境	無腐蝕氣體和粉塵的環境
11	抗幹擾	電壓雜訊: 1000Vp-p、波寬1us、1分鍾
12	下接駁推PCB板驅動	采用步進馬達（42*48）
13	PLC	西門子（專用控製器）
14	觸摸屏	Samkoon4.3#智能觸摸屏

下板機的pcb板麵，采用可編程控製器係統，穩固的結構和傳送軌道,美觀。錫膏印刷機的主要作用是把錫膏印刷在錫膏印刷機上，然後進行錫膏的吸收。由於錫膏的粘度大，所以它不需要在pcb板上進行貼裝，而是將錫膏送到吸板機內部。這樣就使得smt生產加工中的工藝過程更加簡便。另外，由於電子產品進入smt生產加工中需要經過一係列測試和評估。上板機采用plc控製，可以實現自動上升高度功能，可以根據不同的工作環境自行調整上板機的高度。由於是plc控製，因此，上板機的電源和電源插座都由plc控製。
